Značný úspěch firmy TS Electronics Zlín, firmy na vývoj a výrobu elektroniky, která svou hvězdnou dráhu započala před více jak 35 lety.
VFFS je zkratka pro Vertical Form Fill Seal (Vertikální tvarování, plnění a těsnění) a označuje typ automatického balicího stroje, který z role ploché fólie vytváří, plní a uzavírá sáčky s produkty (potraviny, prášky, pelety) vertikálně, shora dolů. Balicí linky na "Stickpacky" se liší od VFFS linek pro větší sáčky především konfigurací, ale tiskárny HP cartridge jsou vhodné pro oba typy balení.
Tiskovou jednotku s HP cartridge od TS Electronics Zlín lze integrovat do téměř jakéhokoli stroje VFFS, bez ohledu na typ svaru, ať už se jedná o polštářový, klínový, blokový nebo doypack. Snadno lze také realizovat podélný i horizontální tisk s využitím přejezdu například jen 3 tiskáren vedle sebe. Není téměř omezení v tisku a výšce tisku.

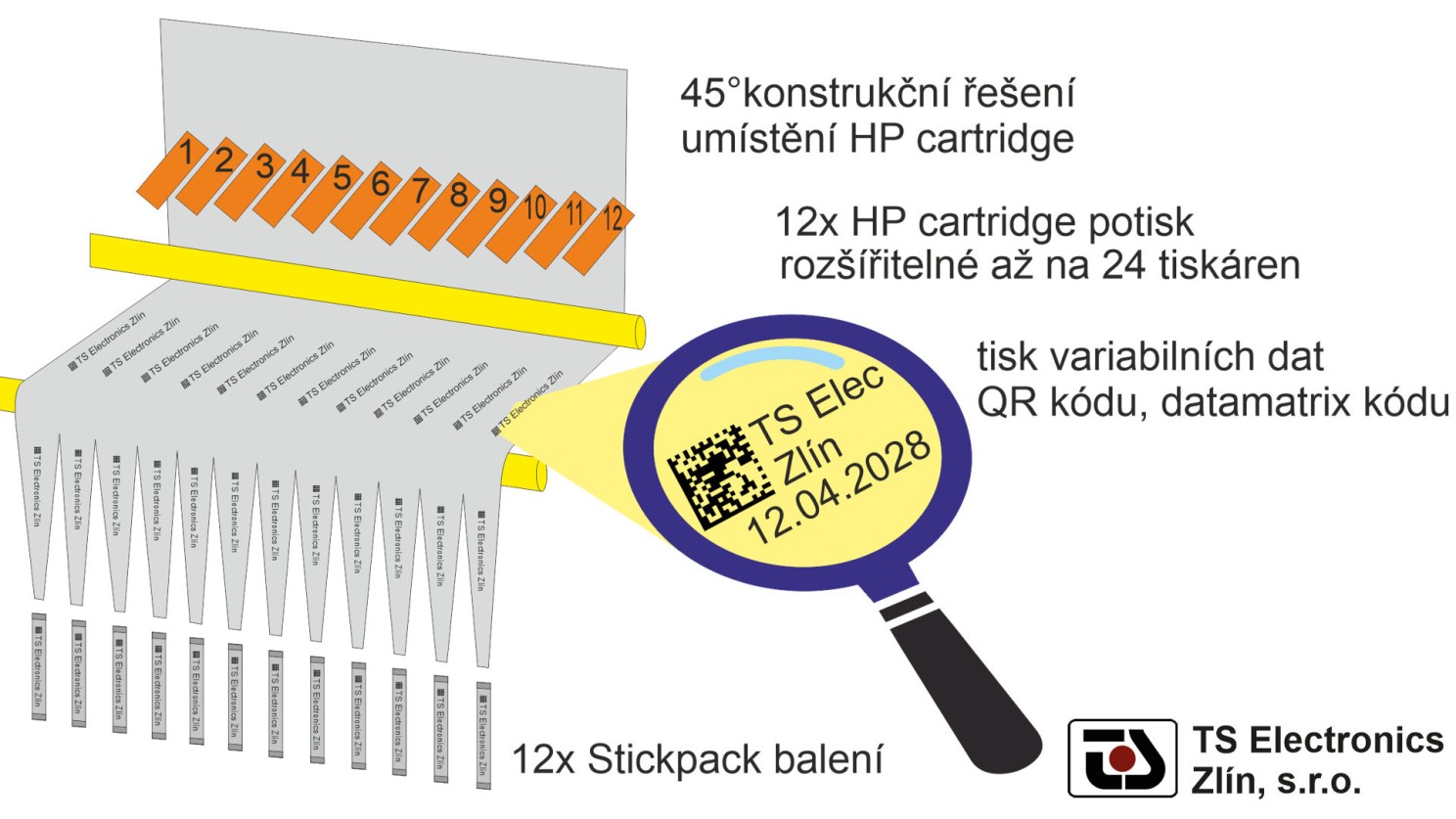

Unikátní konstrukční řešení HP cartridge tiskárny s umístěním 45° umožní umístění blíže k sobě a řeší snadnost výměny cartridge, které je velmi dobře přístupná.
Unikátní konstrukční řešení HP cartridge tiskárny s umístěním 45° umožní umístění blíže k sobě a řeší snadnost výměny cartridge, které je velmi dobře přístupná.


Šíře VFFS balicích linek není standardizovaná jednou konkrétní hodnotou, ale liší se v závislosti na konkrétním modelu stroje a požadavcích zákazníka. Výrobci nabízejí stroje schopné vytvářet sáčky různých šířek, od kompaktních až po velké průmyslové rozměry.
Existují stroje s maximální šířkou role fólie až 650 mm nebo dokonce 1600 mm, jak uvádí například společnost VELTEKO, NOMATECH s.r.o. u některých svých modelů. Potisk je na šíři 160 cm. Tuto šíři lze potisknout až 12 tiskárnami, každá s šíří tisku 12,7 mm. Nebo použít Double Spliter a mít 24 tiskáren vedle sebe.
U stickpack balení je situace malinko odlišná, protože tyto sáčky jsou záměrně navrženy jako úzké a podlouhlé, primárně pro jednorázové dávky nebo "na cesty". Jejich šířka je výrazně menší a pohybuje se v poměrně úzkém rozmezí, často od 15 mm do 45 mm a právě na ně je nejvhodnější tisk s HP cartridge tiskárnou Multipack od TS Electronics Zlín, kdy každá tisková hlava značí každý sáček balení.
Nejčastější šířky sáčků, které stickpack stroje dokážou vyrobit pro standardní produkty jako je cukr, káva nebo doplňky stravy, jsou typicky 20 mm, 23 mm, 30 mm, 35 mm a 45 mm a vyrábí je například Viking Masek. Od krmiva a nápojů přes krmivo pro domácí mazlíčky, osobní péči a další, stroje Viking Masek balí do stickpack sáčků.

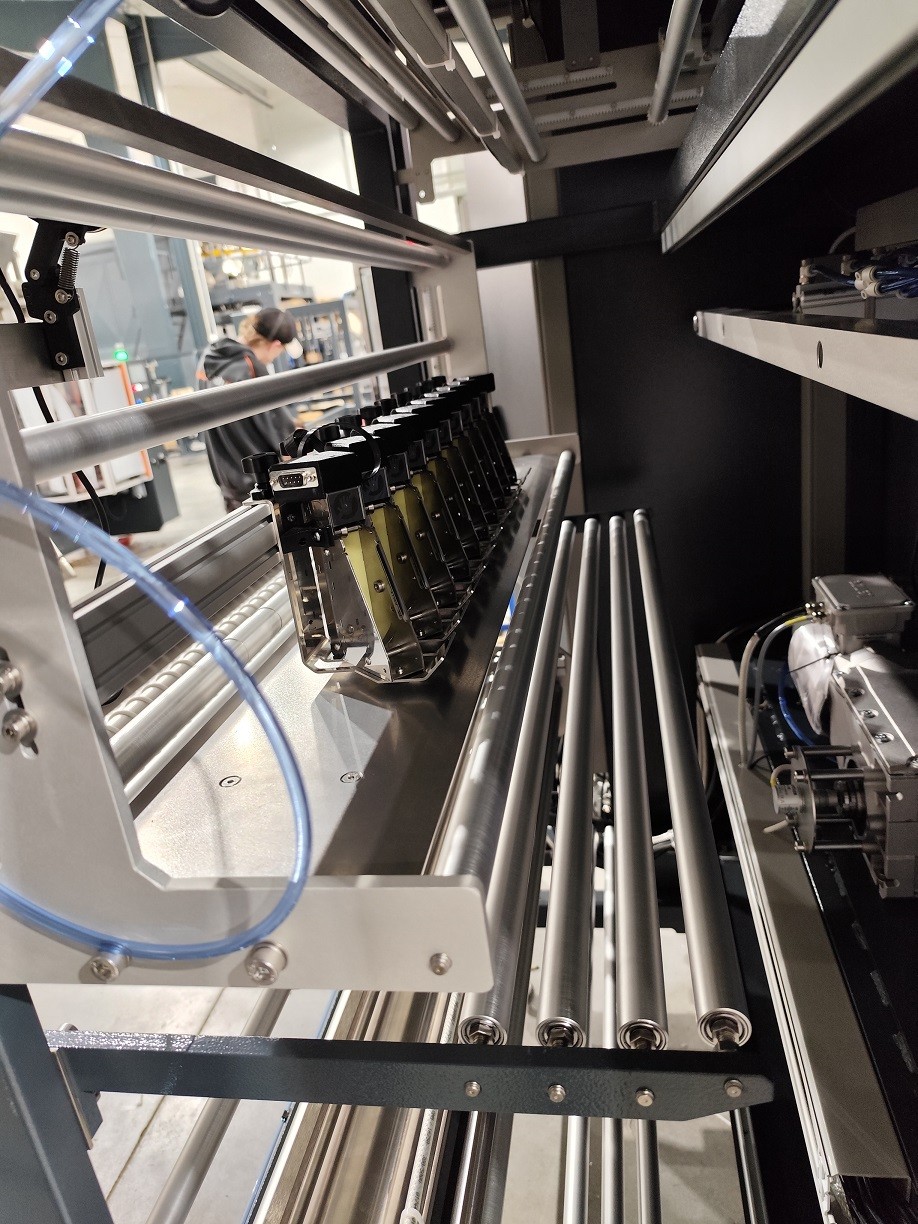

Umístění tiskárny na HP cartridge od TS Electronics Zlín ve vertikální balící lince. Všimněte si unikátního uchycení 45° které usnadní přístup ke každé cartridge a zmenší vzdálenost mezi jednotlivými řadami tisku. Máte tak blíže tiskárny k sobě.
Umístění tiskárny na HP cartridge od TS Electronics Zlín ve vertikální balící lince. Všimněte si unikátního uchycení 45° které usnadní přístup ke každé cartridge a zmenší vzdálenost mezi jednotlivými řadami tisku. Máte tak blíže tiskárny k sobě.

Když 12 řad tisku nestačí a je potřeba 24 tiskáren v balící lince, máme řešení Double Spliter pro tiskárnu Multipack

Tisková řešení s HP cartridge jsou kompletně vyvíjena a vyráběna v České republice a to konkrétně ve Zlíně. Umožňují osazení do balicích linek až 12 tiskovými hlavami, dle konkrétních požadavků konkrétní aplikace (text, loga, čárové a QR kódy, variabilní data apod.).
Možnosti propojení našich tiskových systémů s balicími linkami je samozřejmostí. Základem tiskárny je rozšíření o jeden modul, jako je Spliter box na ovládání až 12 tiskových hlav. Samozřejmě lze i mít verzi Double Spliter a tisknout až na 24 řad. Řídící jednotka k tiskárnám je typu Multipack a používá se právě do VFFS balících linek, vertikální balící linky ve více řadách.
Naše systémy TS Electronics Zlín jsou vhodné jak pro samostatné aplikace, tak i pro integraci do komplexních balicích linek pro potisk více řad. Klíčový důraz klademe na spolehlivost řešení, jednoduchou obsluhu a technickou podporu přímo od výrobce ze Zlína. Víceřadý potiskovací systém Multipack je předurčen pro použití ve Sickpack VFFS víceřadých balících linkách, typických pro balení sladidel, nápojů, kávy apod.

Realizace potisku v 10 řadách s HP cartridge tiskárnou TS Electronics Zlín, která nevyžaduje servis a údržbu. V konstrukčním řešení se 45°je usnadněn přístup k jednotlivým cartridge a snižuje se vzdálenost potisku mezi jednotlivými řadami tiskáren.
Realizace potisku v 10 řadách s HP cartridge tiskárnou TS Electronics Zlín, která nevyžaduje servis a údržbu. V konstrukčním řešení se 45°je usnadněn přístup k jednotlivým cartridge a snižuje se vzdálenost potisku mezi jednotlivými řadami tiskáren.

Proč je unikátní koncepce 45° otočených hlav výhodou pro instalaci do balící linky?

Koncepce víceřadé tiskárny vychází z potisku vajíček, tedy naší EGG tiskárny, kde jsou jednotlivé tiskové hlavy umístěny pod úhlem 45°. Je tak vyřešen přístup ke každé tiskové hlavě a současně je nejmenší úspora místa definovaná nejmenší vzdáleností mezi jednotlivými hlavami. Tisk je možný velmi blízko sebe a není potřeba instalovat druhou řadu cartridge, vše je kompaktně a jednoduše řešené v jedné řadě tiskáren. Natočení tisku a kompenzaci 45° řeší software.
Unikátní 45° držák tiskové hlavy lze skládat N krát vedle sebe a je tedy nejvhodnějším řešením pro balící linky na Stickpack balení. Nezáleží tedy jak je velká šíře balícího materiálu a balící linky, jednotlivé tiskárny v úhlu 45° se nakombinují vedle sebe. Variabilita takového tiskového "Print bar" řešení pro Multipack tiskárnu není omezena šíří balící linky a lze dodat tiskárny do jakékoliv šíře balící linky v počtu až 24 tiskáren.

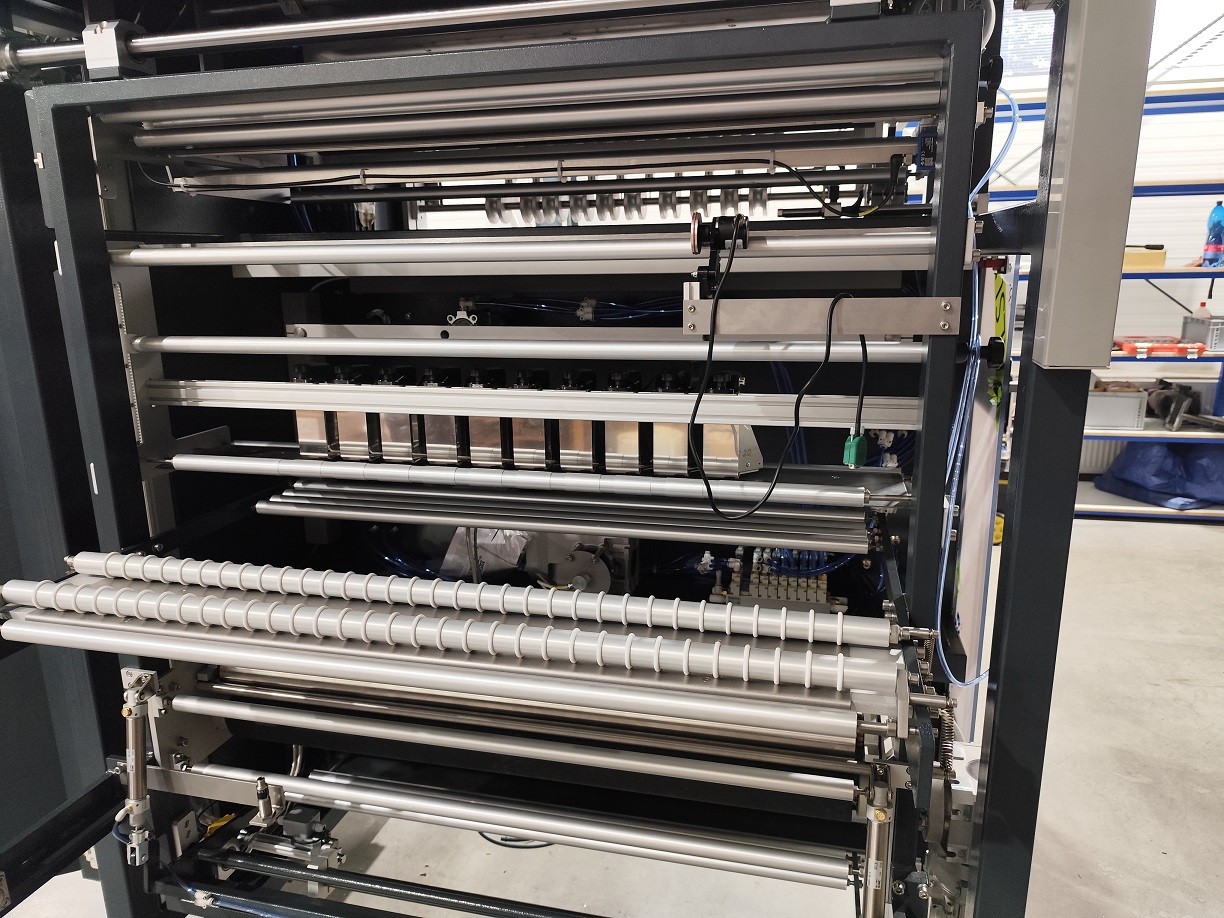

Instalace tiskárny s enkordérem na snímání rychlosti posuvu folie a potisku zde 10 řad. Výhodou řešení Multipack tiskárny je její rozšíření až na 24 tiskových jednotek pro potisk variabilních dat, QR kódu, Datamatrix kódu, datumu, počítadla.
Instalace tiskárny s enkordérem na snímání rychlosti posuvu folie a potisku zde 10 řad. Výhodou řešení Multipack tiskárny je její rozšíření až na 24 tiskových jednotek pro potisk variabilních dat, QR kódu, Datamatrix kódu, datumu, počítadla.

Velmi úsporná ekonomika provozu HP cartridge tiskáren a nízký TCO (Total Cost of Ownership) a rychlá návratnost investice

Každý kdo někdy používal jiné tiskové technologie než HP cartridge ví, jak drahý může být provoz. Proč ale platit více, když můžete získat více s nulovou údržbou, jednoduchou instalaci a garantovaný vysoký výkon s doživotní zárukou. S každou výměnou cartridge máte novou náplň inkoustu a tedy novou tiskárnu s novýma tryskama. V porovnání s ostatními technologiemi tisku:

  • Kontinuální inkjet CIJ – Žádné přesouvání tiskové hlavy, žádný pohon hlavy, žádný nepořádek od čištění tiskové hlavy, žádný zápach z methylketonu MEK, žádné skladování ředidla a oplachové kapaliny.
  • Termotransfer TTO – Žádné použité pásky, žádná výměna drahých tiskových hlav, delší doba tisku na cartridge před její výměnou.
  • Laser – Žádné vysoké počáteční náklady na hardware, žádné odsávací systémy, žádný toxický kouř z odparu materiálu, žádný potenciální zápal laserem.

Technologie inkoustových kazet HP, konkrétně termální inkoustový tisk (TIJ), je v průmyslu balení velmi rozšířená a často používaná pro potisk stickpacků. Nejvhodnější inkoust pro HP cartridge do VFFS a Stickpack balících linek na folii je solventová báze inkoustu. Zasychá dostatečně rychle a má dlouhý decap time, tedy nezaschne tisková hlava tak rychle.
Tiskárna s šíří tisku cartridge ½ palec je schopna vytisknout 12,7 mm v rozlišení 600 dpi. Cartridge má náplň na cca 500.000 výtisků, tedy měníte cartridge přibližně po produkci 500.000 kusů (samozřejmě závisí na velikosti nápisu, loga, grafiky apod.).

UV LED polymerizující inkoust odolný chemii a alkoholu jako výhoda tisku

Zvláštní variantou je UV LED systém a polymerizace inkoustu, kdy se z stává z inkoustu pevná složka polymeru odolávající jak chemii, kapalinám, ředidlům, tak i lihu a IPA (isopropylalkoholu). Standardní HP cartridge se speciálním polymerním inkoustem je vytvrzena UV LED lampou svítící fialově na výtisk a měnící zcela vlastnosti inkoustu na odolný polymer - řekněme odolný plast.
Konstrukce "print bar" cartridge tiskáren Multipack může být samostatná na hliníkovém profilu s posuvem jednotlivých cartridge do požadované polohy. Nebo obdobně jako TTO termotransfer tiskárny na O-Frame držáku tiskových hlav určených speciálně do vertikálních balících linek a doplněn o vjíždějící kolejnici s tiskovými hlavami mimo balící linku pro snadnost výměny cartridge vně balící linky. Nemusíte pak sahat do stísněných prostor balící linky, ale vše si pořešíte mimo napnutou folii vně baličky.
TS Eelectronics Zlín, která je českým výrobcem průmyslových inkoustových cartridge tiskáren určených pro značení a popis výrobků v rámci balicích a výrobních linek. Specializací je umístění do VFFS balících linek a stickpack balících linek.

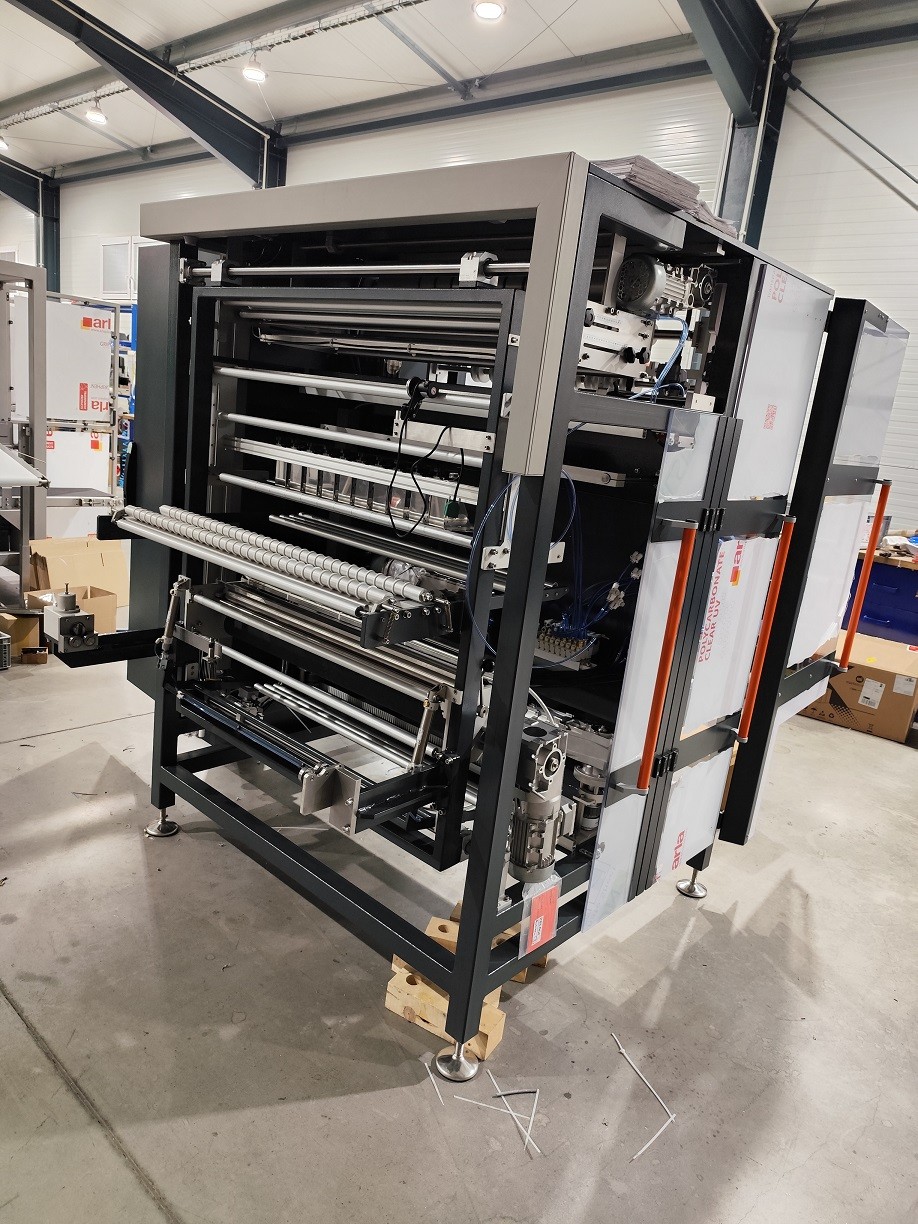

VFFS balící linka doplněna o Multipack tiskárnu s 10 tiskovými hlavami. Řešení, které umožní tisk variabilních dat Datamatrix kódu, QR kódu nebo datumu, počítadla a grafiky nebo loga. TS Electronics Zlín je výrobcem tiskáren s HP cartridge.
VFFS balící linka doplněna o Multipack tiskárnu s 10 tiskovými hlavami. Řešení, které umožní tisk variabilních dat Datamatrix kódu, QR kódu nebo datumu, počítadla a grafiky nebo loga. TS Electronics Zlín je výrobcem tiskáren s HP cartridge.

Pomůžeme s výběrem vhodného inkoustu a tiskárny na značení a identifikaci produktů

Nevíte si rady s výběrem inkoustové tiskárny a inkoustu? Máte speciální dotazy na unikátní inkousty a ojedinělé řešení vašich problémů? Kontakt je na Jaroslav Židlík nebo volej 577 220 630 .

Vlastní výroba a vlastní vývoj, dlouhodobě testovaný systém
Nejsme jen lokální výrobce průmyslových tiskáren ze Zlína. Jsme celosvětovým dodavatelem elektroniky, desek plošných spojů a vlastních průmyslových tiskáren na cartridge systémy. Umíme i výrobu a osazení plošných spojů ve vysokém standardu pro civilní i vojenské použití.
