Ale i když tisková hlava 25,4 mm nestačí pro výšku tisku, jaké je řešení?

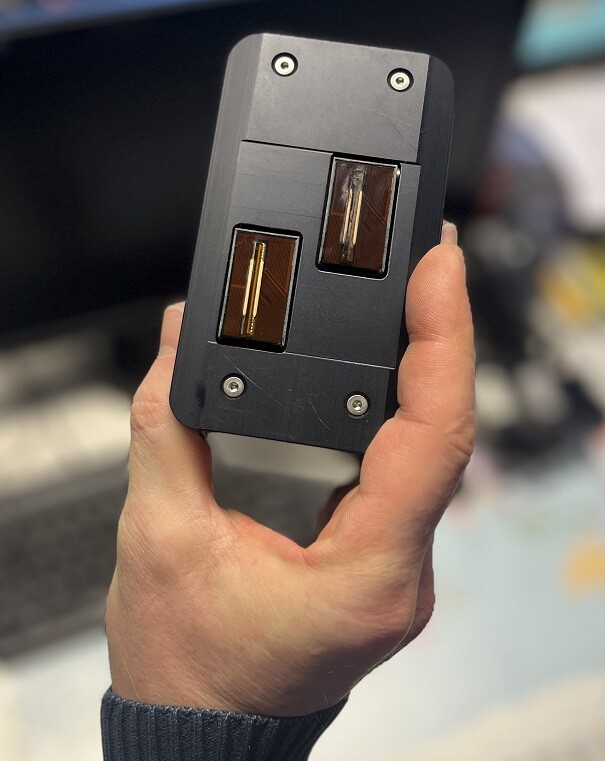

Kompaktní hlava na výšku tisku 50,8 mm s dvěma palcovými hlavami 12,7 mm. Velmi malé zástavbové rozměry a instalační prostor předurčuje použití do stísněných prostor automatu a balící linky.
Kompaktní hlava na výšku tisku 50,8 mm s dvěma palcovými hlavami 12,7 mm. Velmi malé zástavbové rozměry a instalační prostor předurčuje použití do stísněných prostor automatu a balící linky.

Původní HP cartridge TIJ (Thermal Inkjet) sytém byl uveden na trh v roce 1984, tehdy pro kancelářské tiskárny. Za těch 42 let se toho mnohé změnilo a taky se změnil dizajn tiskové hlavy, hlavně ve způsobu umístění vyhřívacího tělíska v trysce, které je nyní na zadní straně hned za tryskou (Side and roof shooter). Nejnovější vývoj je nyní na principu Suspended Shooter, kdy vyhřívací odpor je přímo v inkoustu, v komůrce trysky.

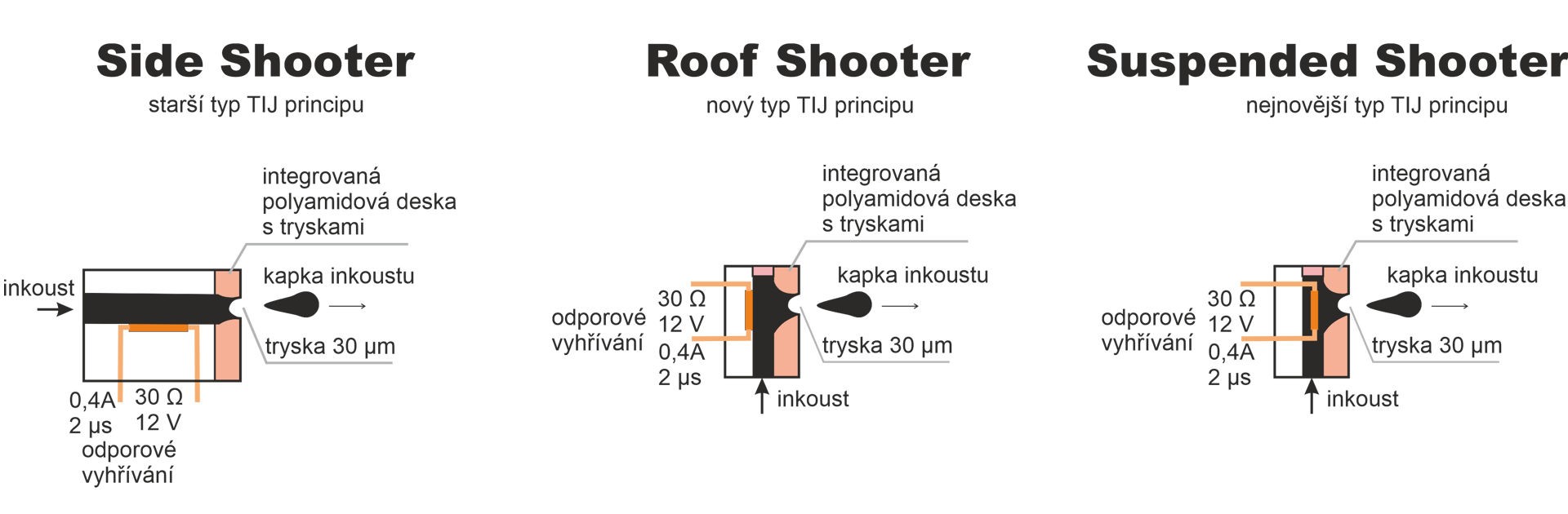

Nejstarší princip, ale stále používaný je Side shooter, odpor je na straně. Druhý princip je Roof Shooter zadní straně hned za tryskou. Nejnovější vývoj probíhí na Suspended Shooter bázi, kdy je odpor uvnitř inkoustové komory.
Nejstarší princip, ale stále používaný je Side shooter, odpor je na straně. Druhý princip je Roof Shooter zadní straně hned za tryskou. Nejnovější vývoj probíhí na Suspended Shooter bázi, kdy je odpor uvnitř inkoustové komory.

oof shuter používá HP a technika Side shooter používá Canon. Zatímco systémy HP jsou typicky typu „roof-shooter“, tiskové hlavy Funai využívají princip side-shooter. Malá změna v umístění nahřívacího rezistoru, ale velký vliv na princip a rychlost tisku a taky na vzdálenost, na kterou tryska vystříkne kapičku. U HP cartridge je to 1-3 mm, zatímco Funai (Lexmark LX serie) dokáže vystříknout kapičku až na 10 mm a je rychlejší v tisku.

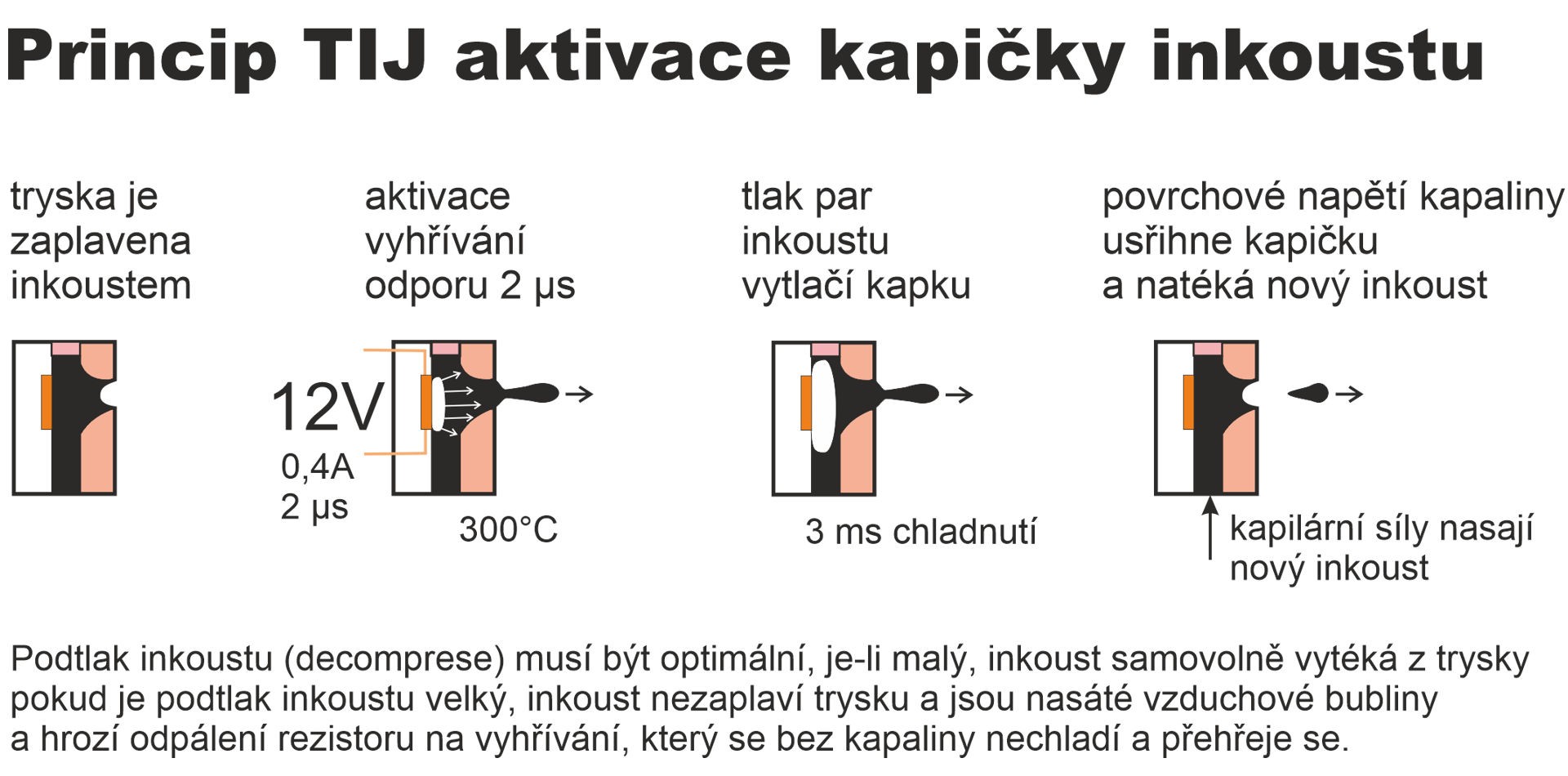

Aktivace kapičky inkoustu je na základě zahřívání inkoustu vyhřívacím odporem. Jde o velmi rychlé zahřátí malého prostoru s inkoustem a tedy rychlá změna tlaku v komoře díky vyvinutí velkého množství páry z inkoustu. Pára vytlačí inkoust ven.
Aktivace kapičky inkoustu je na základě zahřívání inkoustu vyhřívacím odporem. Jde o velmi rychlé zahřátí malého prostoru s inkoustem a tedy rychlá změna tlaku v komoře díky vyvinutí velkého množství páry z inkoustu. Pára vytlačí inkoust ven.

Pokud vše funguje více jak 40 let na výšku 12,7 mm, proč by to nemohlo fungovat na dvojnásobnou výšku?

Vývoj palcových cartridge stále ještě probíhá, ale již dnes jsou běžně k dispozici jednopalcové hlavy na výšku tisku 25,4 mm. Palcová hlava se jeví jako velmi výhodné řešení, které bude nahrazovat půl palcové cartridge v některých aplikacích.

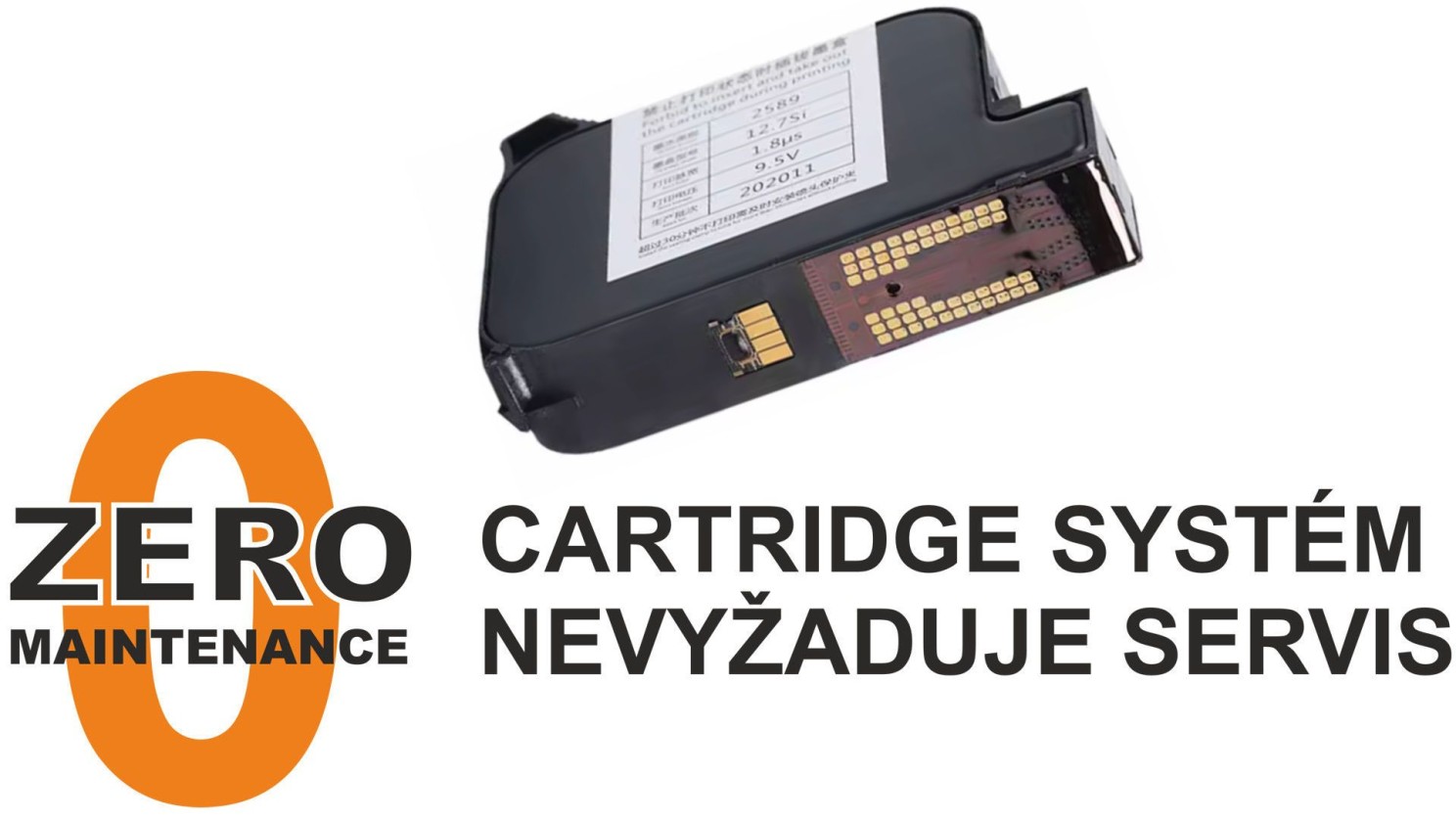

Palcová tiskárna má menší zástavbové rozměry jak půl palcové tiskové hlavy na stejnou výšku tisku. Palcová tiskárna se jednodušeji integruje do linky a automatu.
Palcová tiskárna má menší zástavbové rozměry jak půl palcové tiskové hlavy na stejnou výšku tisku. Palcová tiskárna se jednodušeji integruje do linky a automatu.

Potřebuji vyšší výšku tisku a to až 5 cm, mám dvě řešení

První volba je použití osvědčených a vyzkoušených půl palcových HP cartridge v kombinaci 4x cartridge sešité do jedné tiskové hlavy. Výška tisku je 50,8 mm. Ale jsou zde limity. Pokud dojde v jedné cartridge inkoust a přestane tisknout, dělá to problém na 12,7 mm, tedy na jedné čtvrtině výšky. Soutisk musí být velmi precizní mezi jednotlivými cartridge, jinak je vidět mezera, když nenaváže tisk na druhou cartridge a to hned na 3 polohách. Čtyři HP cartridge vedle sebe mají větší šíři tiskové hlavy a pro některé varianty umístění to může být problém.
Je zde i druhé řešení a to použít dvě tiskové cartridge velikosti jednoho place (25,4 mm) do jedné tiskové hlavy. Společně dosahují potisku výšky 50,8 mm. Je to stejná výška tisku jako u čtyřech HP cartridge, ale zde jen se dvěma cartridge. Limity? Spíše pozitivní řešení, než omezení. Menší šíře celkové tiskové hlavy, tedy menší zástavbové rozměry do linky nebo automatu. Jen dvě cartridge, tedy může dojít inkoust jen u dvou cartridge. A neskutečná výhoda cartridge systému je, že nevyžaduje servis. Výměnou cartridge máte nový inkoust, ale i nové trysky a v podstatě celou tiskárnu bez servisního zásahu externím technikem. Výměnu cartridge zvládne každý.

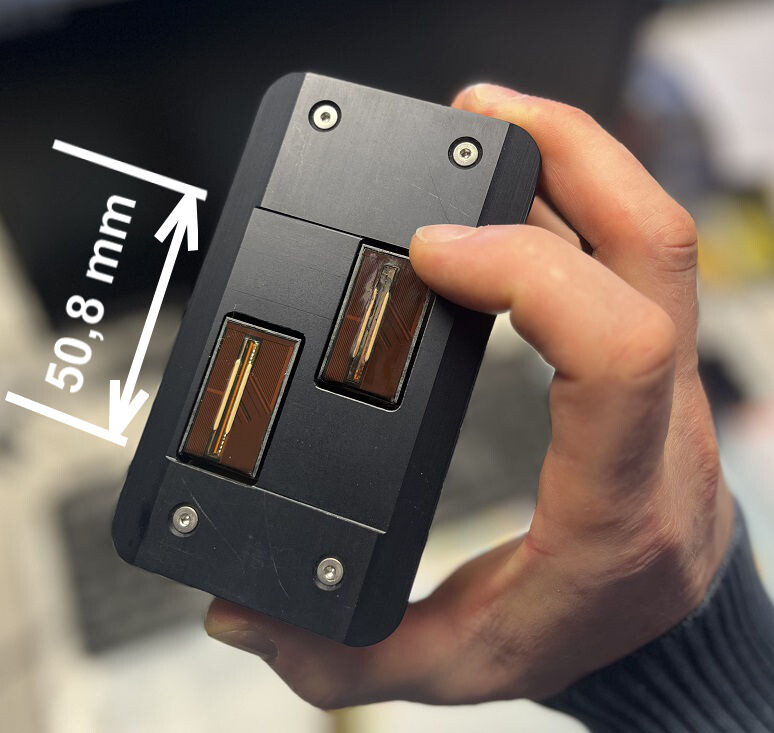

Dvě palcové tiskové cartridge v jedné tiskové hlavě dokáží tisknout až na výšku 50,8 mm a jejich zástavbové rozměry jsou menší jak při použití čtyř půl palcových cartridge na stejnou výšku tisku.
Dvě palcové tiskové cartridge v jedné tiskové hlavě dokáží tisknout až na výšku 50,8 mm a jejich zástavbové rozměry jsou menší jak při použití čtyř půl palcových cartridge na stejnou výšku tisku.

Inkousty pro palcové cartridge a jejich omezení

Vývoj jednopalcových cartridge není ukončen. Každý výrobce má jiné řešení kapilární části dopravy inkoustu do trysek a ukazuje se, že spojení dvou půlpalcových trysek do jedné hlavy není zcela jednoduchým řešením co do kvality a stability chodu. Proto není jednopalcová cartridge zatím vhodná pro plnou škálu inkoustů a výrobci taky nenabízí veškeré inkousty ve verzi jednopalcové cartridge.
Pro 1 palcové TIJ cartridge jsou dostupné různé chemické formulace inkoustů, které umožňují tisk na širokou škálu savých i nesavých materiálů. Dostupné inkousty jsou jako barvivové (dye-based) nebo pigmentové inkousty, často v černé a základních barvách (CMYK). Cartridge nemá žádné čerpadlo a tak je nutné aby kapalina sama dotekla do trysek přes kapilární kanálky a to na celou výšku tisku 25,4 mm jednoho palce.

Základní třídění inkoustů dle jejich základní složky

Inkousty na vodní bázi (Aqueous Inks), Inkousty na bázi rozpouštědel (Solvent-based Inks), UV-vytvrditelné (UV-curable Inks), Neviditelné/Bezpečnostní (Invisible Inks), Potravinářské (Food-grade Inks).
Nejčastěji se používají solventové inkousty, které zaschnou na více površích, savých i nesavých. Druhým nejčastějším inkoustem je UV LED curable ink, který je polymerní, tedy mění své vlastnosti na polymer po nasvícení UV LED světlem. Inkoust je odolný na chemii, alkohol, isopropylalkohol ale i na otěr, sluneční záření nebo praní v pračce.
Inkousty musí sami vzlínat do trysek a tak je nutná i stabilní viskozita inkoustu. Životnost cartridge je jednorázová. Nedoporučuje se je vůbec znovu naplňovat, protože i životnost trysek je koncipována na náplň inkoustu. Rozšiřující zásobníky inkoustu jsou nevhodné pro průmysl a TIJ cartridge. Často odejde rezistor v trysce a hlava přestane fungovat již v druhém naplnění inkoustu. Opravdu je to jednorázová cartridge, která se po vyprázdnění již nepoužije.

Pomůžeme s výběrem vhodného inkoustu a tiskárny na značení a identifikaci produktů.

Nevíte si rady s výběrem inkoustové tiskárny a inkoustu? Máte speciální dotazy na unikátní inkousty a ojedinělé řešení vašich problémů? Kontakt je na Jaroslav Židlík nebo volej 577 220 630.
