Jediné řešení bylo použít mechanického pojezdu, tedy traverzujícího systému s vozíkem s tiskovými hlavami. Pojezd umožňuje horizontální (boční) pohyb tří tiskových HP cartridge hlav na jednom vozíku na lineárním vedení s řemenovým pohonem krokovým motorem, který umožňuje konstantní pohyb.

Jenže když už máte přejezd nad produktem vyřešený, tak proč nepoužít uvedený systém i na druhý produkt? Samozřejmě zvýší se rychlost tisku v taktu linky a stačí stejný pohon jen duplikovat na druhou stranu držáku a HP cartridge se tak pohybují proti sobě v jednom taktu linky a potisknou současně dva produkty a díky instalaci 6 hlav, je potisk hned na šesti místech.

Dva vozíky umístěné proti sobě na pojezdu přes obalový materiál. Každý vozík nese tři tiskové hlavy s HP cartridge systémem (oranžové). Potisk je tak na jeden průjezd na 6 místech Tyvek obalového materiálu.
Dva vozíky umístěné proti sobě na pojezdu přes obalový materiál. Každý vozík nese tři tiskové hlavy s HP cartridge systémem (oranžové). Potisk je tak na jeden průjezd na 6 místech Tyvek obalového materiálu.

Výhody řešení potisku s pojezdem tiskových hlav?

  • Vyšší rychlost produkční linky, respektive není omezení výrobní linky dobou potřebnou k potisku obalu produktu, protože tisknu v jednom taktu na dva produkty současně.
  • I když je výška tisku se třemi tiskovými hlavami 38,1 mm, zde bylo potřeba mít variabilně umístěné tiskové hlavy, aby se každá cartridge dala umístit do požadované polohy tisku na produktu. Každá hlava je individuálně nastavitelná na polohu.
  • Změna barvy potisku jednoduchou změnou cartridge. Jednoduše se vycvakne původní a nacvakne nová cartridge s jinou barvou. Bez proplachu, bez nalívání barvy, vše čistě jen změnou HP cartridge.
  • HP cartridge systém nevyžaduje servis. Veškerá údržba spočívá ve výměně cartridge. Vždy s novou cartridge máte nový inkoust, nové trysky a tedy "novou" tiskárnu.

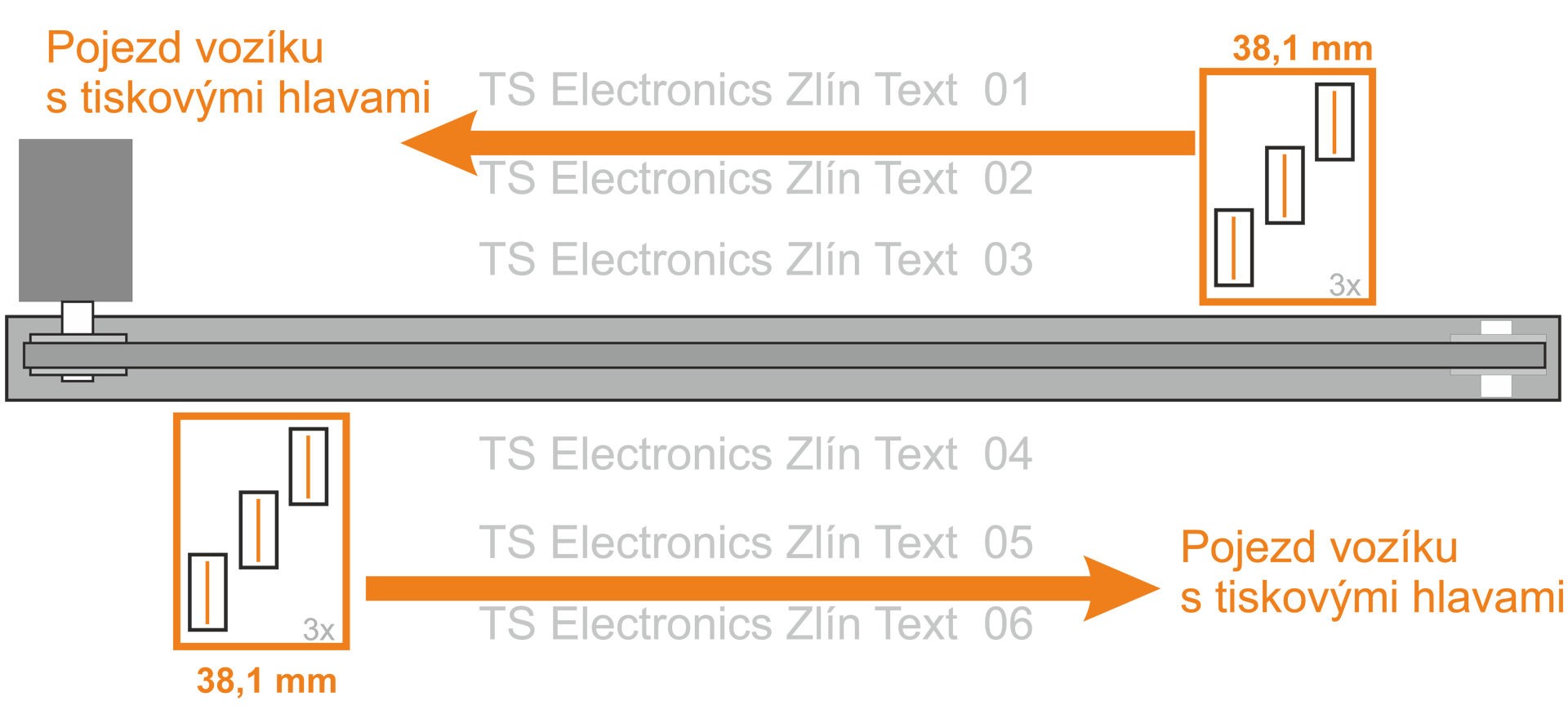

Automatizace pojezdu dvou vozíků se 6 HP cartridge hlavami, které jedou v jednom kroku proti sobě. Potisk současně dvou produktů v jednom taktu.
Automatizace pojezdu dvou vozíků se 6 HP cartridge hlavami, které jedou v jednom kroku proti sobě. Potisk současně dvou produktů v jednom taktu.

Potisk na zdravotnický obalový materiál je ve vysokém rozlišení 600 dpi. Tisk je možný jak v textovém formátu, tak tisk datumu, ale i datamatrix kód, a to ve formátu UDI. Formát zápisu UDI musí obsahovat identifikátor zařízení (DI) a produkční identifikátor (PI), jako je číslo šarže nebo datum expirace, v strojově čitelné (datamatrix) i lidsky čitelné formě (text jako alfanumerika).

Pro návrh potisku, nebo etiket, štítků a zajištění shody s předpisy FDA nebo EU MDR se doporučuje používat certifikovaný software pro správu etiket, jako je software NiceLabel nebo Loftware, které dynamicky optimalizují tisková data pro dané rozlišení tiskárny a splňují kontrolu a validitu dat ve zdravotním průmyslu. Software pro zdravotnický průmysl dodáváme taky v TS Electronics Zlín.

UDI formát zápisu dat musí obsahovat jak Datamatrix kód pro strojové čtení, tak u textovou informaci pro lidsky čtení dat. Zde je umístění tisku na 3 pozice vzdálené od sebe.
UDI formát zápisu dat musí obsahovat jak Datamatrix kód pro strojové čtení, tak u textovou informaci pro lidsky čtení dat. Zde je umístění tisku na 3 pozice vzdálené od sebe.

Často se používají inkousty s dlouhou dobou "decap time", které umožňují spolehlivý tisk i po delších přestávkách na lince, což je v automatizované výrobě léků klíčové. Solventové inkousty umožní tisk i na nesavé materiály. Jejich zaschnutí je dáno odparem ředidla. Decap time (česky někdy „doba otevření“) označuje maximální dobu, po kterou může tisková hlava (cartridge) zůstat v nečinnosti v nekrytém stavu, aniž by došlo k zaschnutí inkoustu v tryskách. Moderní „High-Decap“ inkousty dosahují 30 ale i 60 minut.

Existují také polymerní inkousty, kdy jde o "tekutý" plast, který se aktivuje UV LED nasvícením a z tekutého inkoustu se stane tuhý polymer, tedy velmi odolný plast. Inkoust tak nepenetruje do materiálu nemá migraci minerálních olejů a je vhodný pro značení ve zdravotnictví. Inkoust je okamžitě v tuhé formě po nasvícení UV LED světlem na vlnové délce 395 nm.

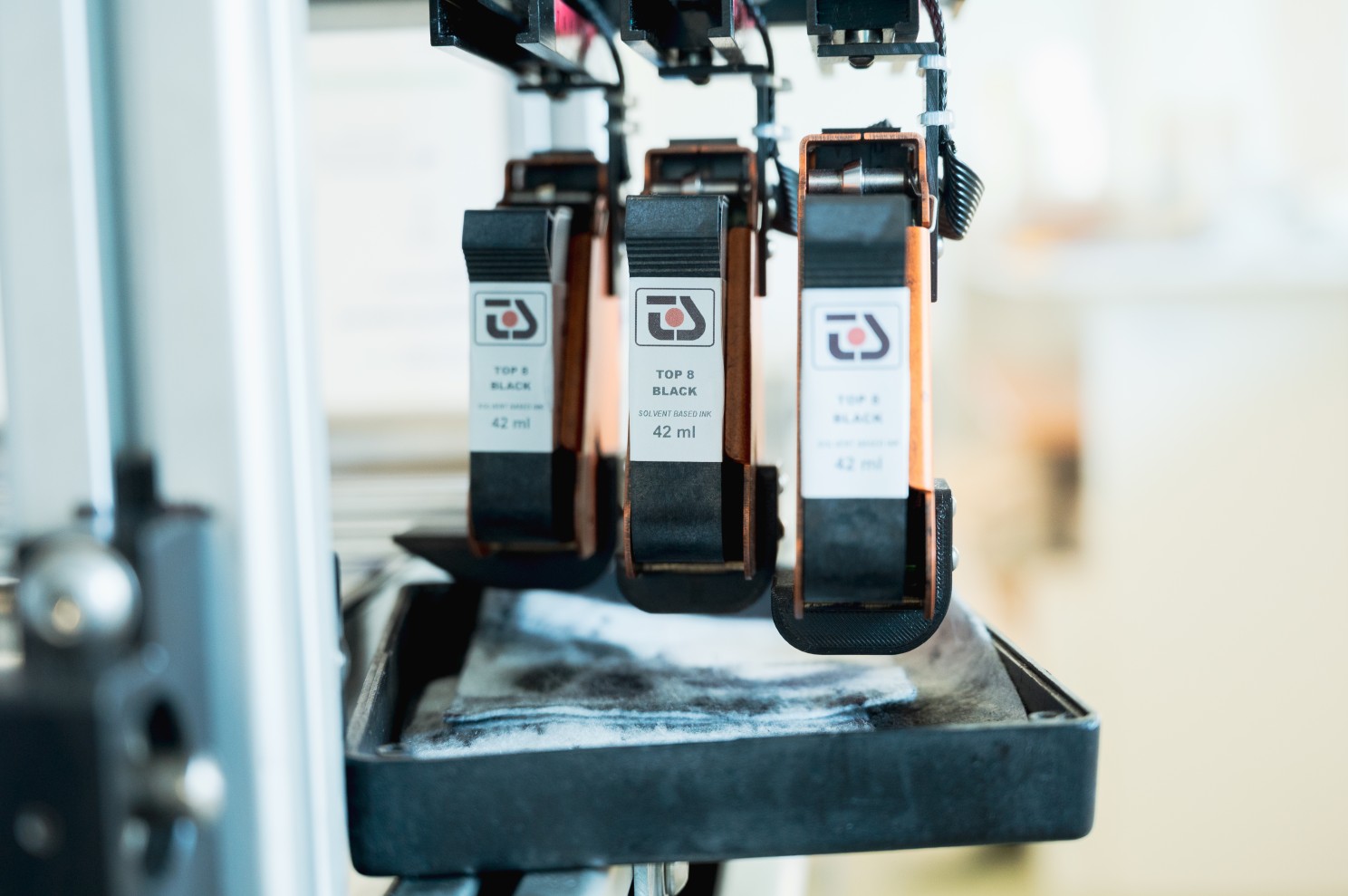

Vozík se třemi tiskovými cartridge HP na výšku tisku půl palce společně potisknou výšku 38,1 mm, ale zde je každá tiskárna pohyblivě uchycena a volitelně se řeší její poloha podle požadavku tisku na Tyvek materiál.
Vozík se třemi tiskovými cartridge HP na výšku tisku půl palce společně potisknou výšku 38,1 mm, ale zde je každá tiskárna pohyblivě uchycena a volitelně se řeší její poloha podle požadavku tisku na Tyvek materiál.

Problém migrace minerálních olejů (MOSH a MOAH) z tiskových barev je ve farmaceutickém a potravinářském průmyslu kritickým tématem, protože tyto látky mohou pronikat skrze obal přímo do obsahu a představovat zdravotní rizika. Používejte výhradně certifikované inkousty s nízkou migrací Low-Migration inkousty.

Při použití HP TIJ 2.5 cartridge (0,5" cartridge, půl palcové cartridge) pro značení UDI a farmaceutický tisk se tento problém řeší správnou volbou inkoustu. Levné nebo standardní průmyslové inkousty často obsahují minerální oleje jako rozpouštědla, a to do průmyslu jako je Pharma & Medical je nepřípustné. O co tady vůbec jde?

  • MOSH (Mineral Oil Saturated Hydrocarbons) jsou nasycené uhlovodíky, které se mohou hromadit v lidských orgánech (játra, uzliny).
  • MOAH (Mineral Oil Aromatic Hydrocarbons) jsou Aromatické uhlovodíky, u nichž existuje podezření na karcinogenní a mutagenní účinky

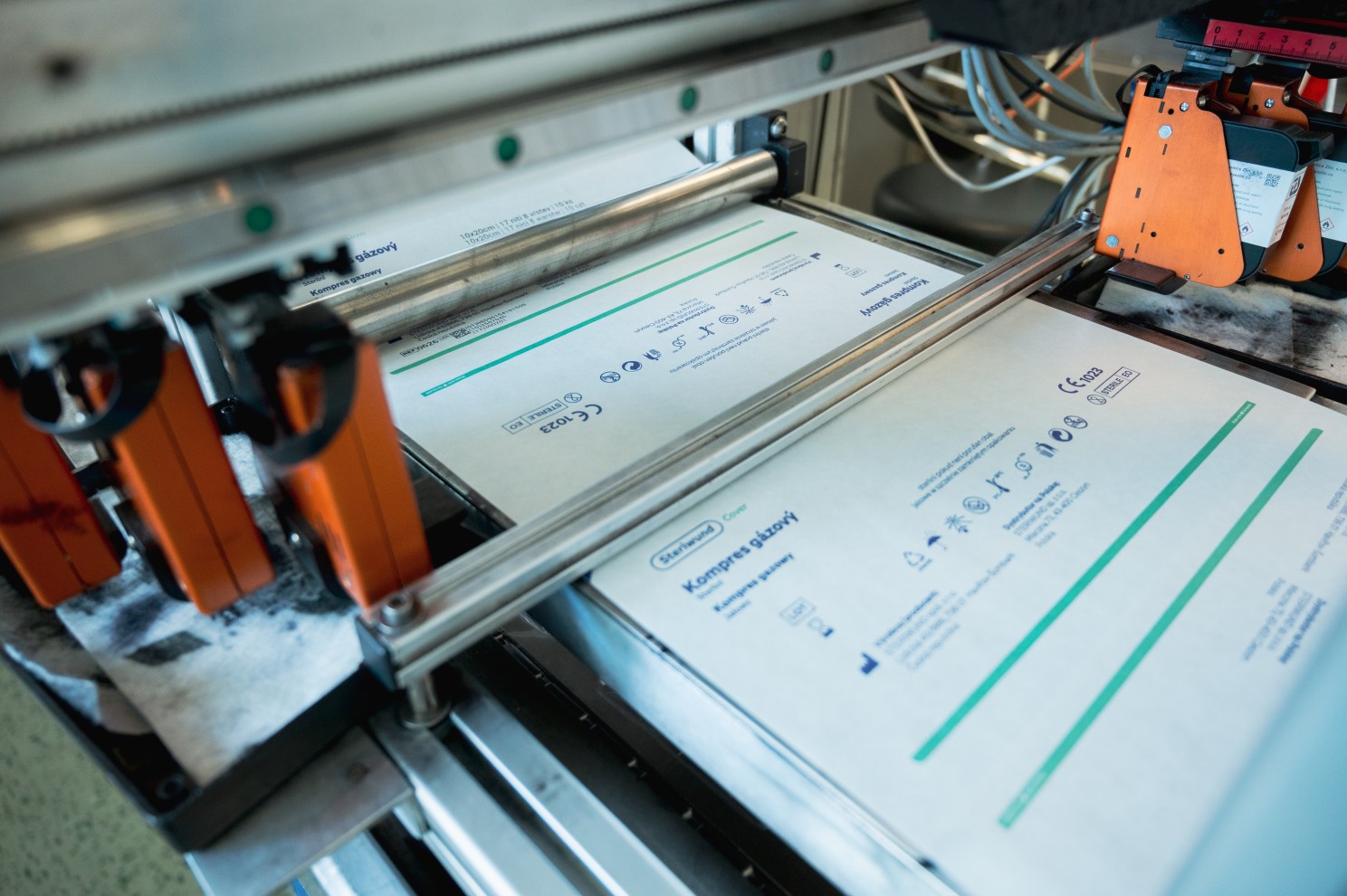

Tiskárna s HP cartridge (3x oranžová tiskárna) na pojezdu pro potisk Tyvek obalového materiálu ve zdravotnické výrobě. Kroková balící linka posune o dvě pozice obal a dva vozíky s tiskárnami pohybující se proti sobě značí současně dva produkty.
Tiskárna s HP cartridge (3x oranžová tiskárna) na pojezdu pro potisk Tyvek obalového materiálu ve zdravotnické výrobě. Kroková balící linka posune o dvě pozice obal a dva vozíky s tiskárnami pohybující se proti sobě značí současně dva produkty.

Potisk materiálu Tyvek® (vysoce hustý polyethylen – HDPE) pomocí HP cartridge TIJ technologií je ve zdravotnictví standardem, ale vyžaduje specifický přístup kvůli nenasákavosti a textuře materiálu. Tyvek je voděodpudivý, proto běžné inkousty na bázi vody (aqueous) zasychají pomalu a rozpíjejí se a nejsou vhodné. Pro ostré UDI kódy se používají solventové cartridge, které nabízejí rychlé zasychání a vynikající adhezi bez nutnosti předúpravy povrchu. Solventový inkoust zaschne odparem ředila.

Nejlepší volbou pro potisk Tyvek® materiálů je UV-vytvrditelný inkoust. Jde o polymerní inkoust. Pro extrémní odolnost na otěr a okamžité zaschnutí tak lze použít UV LED - curable cartridge, která eliminují riziko rozmazání (smudging) při rychlém balení a taktu linky. Inkoust po vytvrzení UV LED světlem na vlnové délce 395 nm se stane odolným na otěr, chemii, odolává alkoholům, nejde rozpustit ani isopropylalkoholem (IPA resistant).

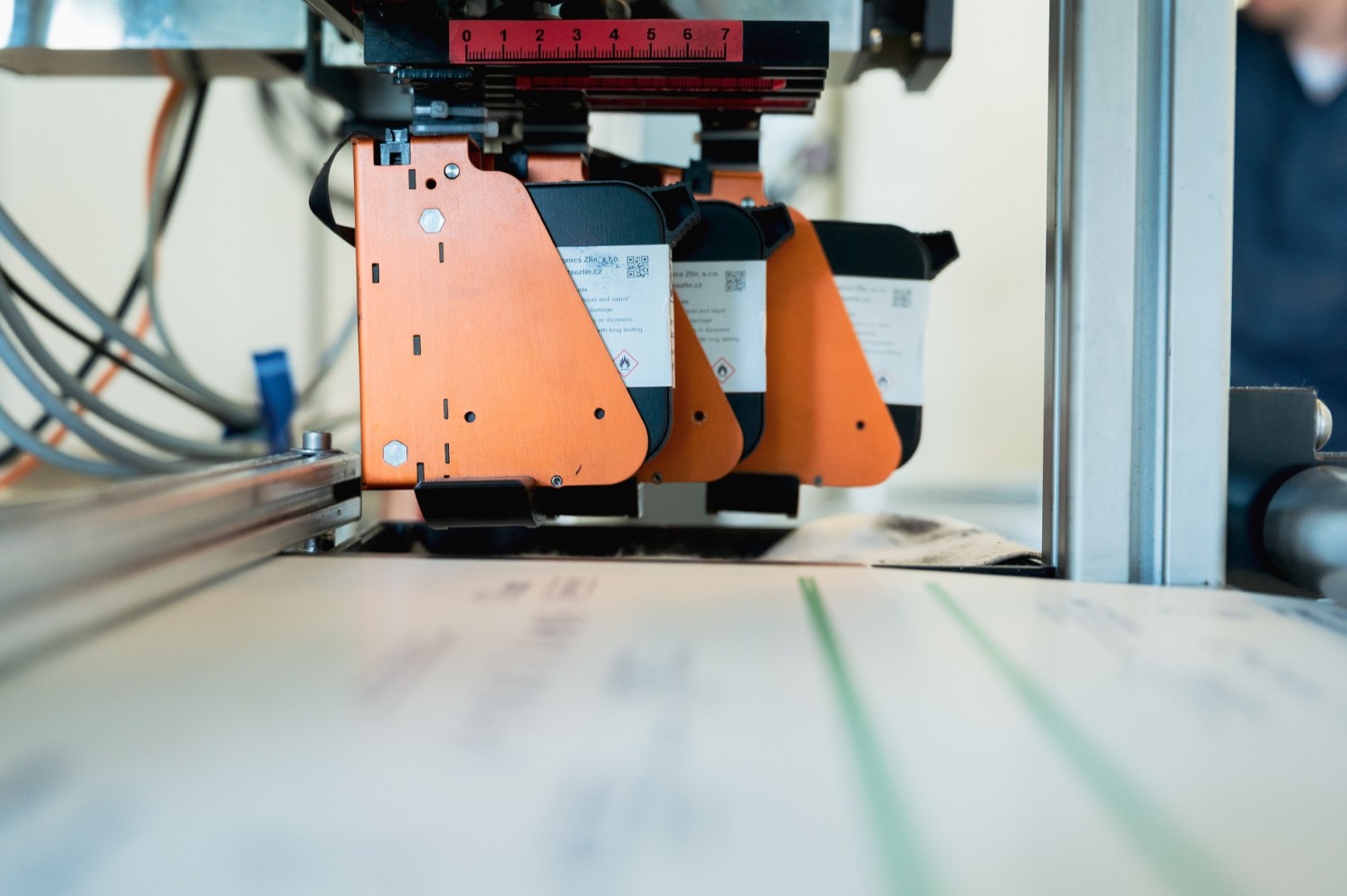

Tři HP cartridge s potiskem půl palce, 12,7 mm umístěné na pojezdu napříč Tyvek obalového materiál, tisknou údaje ve formátu UDI a plus text a datum. Vysoké rozlišení zabezpečí kvalitní tisk Datamatrix kódu UDI standardu.
Tři HP cartridge s potiskem půl palce, 12,7 mm umístěné na pojezdu napříč Tyvek obalového materiál, tisknou údaje ve formátu UDI a plus text a datum. Vysoké rozlišení zabezpečí kvalitní tisk Datamatrix kódu UDI standardu.
