Nejčastější je instalace na dopravníku a potisk kartonové krabice a možnosti tisku jsou jak z boku, z vrchu tak i kombinace umístění tiskové hlavy v režimu 0-90-180°. Předností je snadná změna polohy tiskové hlavy s cartridge bez obav z vylití inkoustu a využití řídící jednotky s ovládáním až 4 tiskových hlav.

Umístění tiskárny na HP cartridge od TS Electronics Zlín na dopravníku a potisku kartonové krabice. Tisk je možný jak z boku, tak i z vrchu a pak jakákoliv kombinace těchto umístění. Díky HP cartridge systému tisku nejsou obavy z vylití inkoustu.
Umístění tiskárny na HP cartridge od TS Electronics Zlín na dopravníku a potisku kartonové krabice. Tisk je možný jak z boku, tak i z vrchu a pak jakákoliv kombinace těchto umístění. Díky HP cartridge systému tisku nejsou obavy z vylití inkoustu.

I pokud nemáte vhodnou linku, tak firma TS Electronics Zlín navrhuje optimální řešení na klíč. Například kompletní pracoviště, úpravu stávajícího pracoviště. Návrh a výroba automatizovaných pracovišť včetně dopravníků nebo manipulátorů.

Pokud je výroba a balení s typizovaným řešením, tak lze využití standardizovaných tiskových HP cartridge modulů TS Electronics Zlín pro rychlou implementaci. TIJ cartridge tiskárny dokáží tisknout jak na bok kartonové krabice, tak i tisk z vrchu kartonové krabice. Hermeticky uzavřená cartridge uchová inkoust bez jakékoliv kontaminace nebo jeho vylití. Manipulace s cartridge je tak snadná a bezpečná.

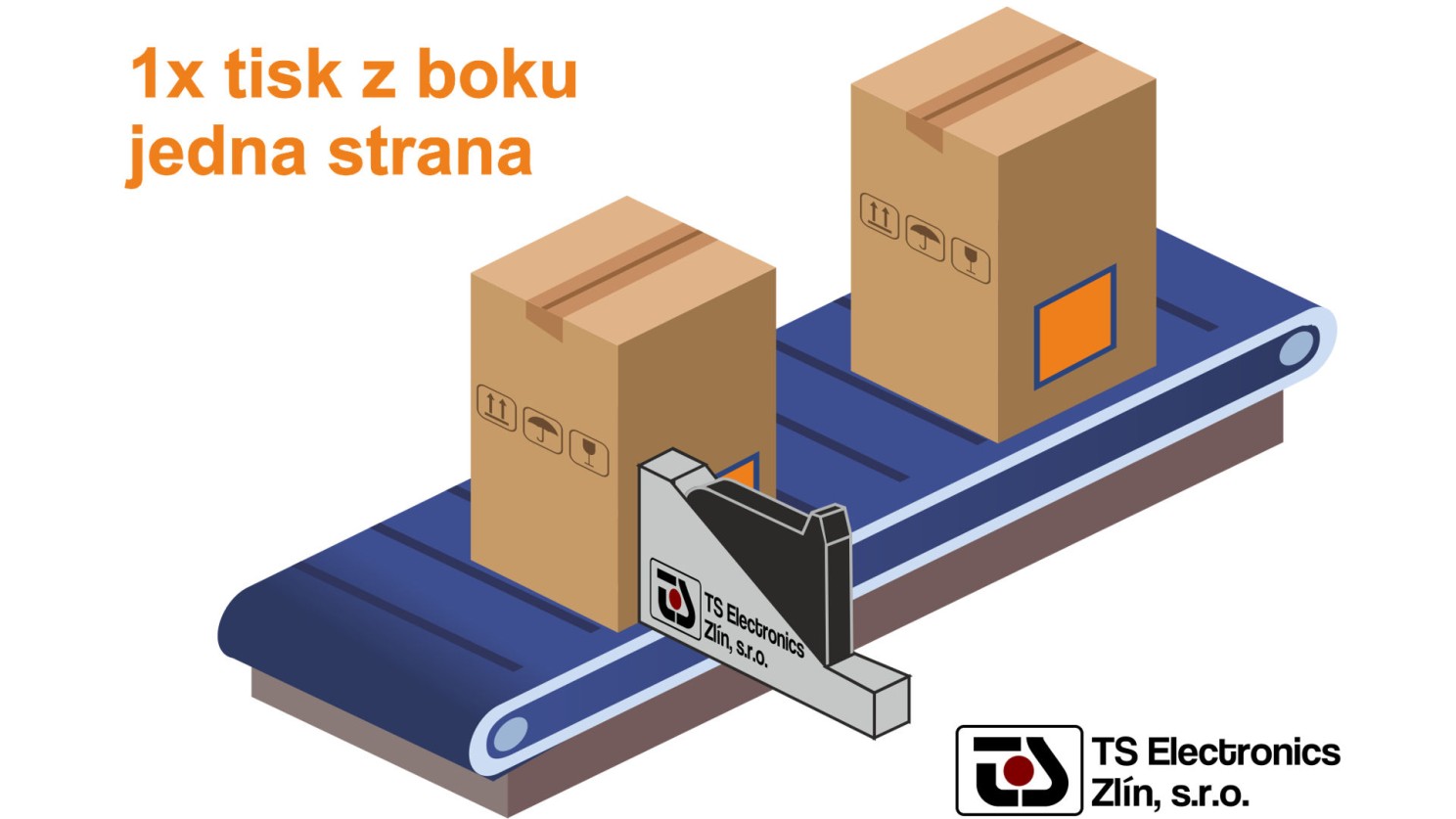

Typická instalace s jednou tiskovou hlavou tisku na bok kartonu, kde lze použít řídící jednotku s bluetooth ovládáním, BT JET od TS Electronics Zlín. Lze ovládat i řídící jednotkou dotykovým displejem a s jednotkou pro 4 tiskové hlavy T JET 10.
Typická instalace s jednou tiskovou hlavou tisku na bok kartonu, kde lze použít řídící jednotku s bluetooth ovládáním, BT JET od TS Electronics Zlín. Lze ovládat i řídící jednotkou dotykovým displejem a s jednotkou pro 4 tiskové hlavy T JET 10.

Inkousty pro HP cartridge tiskárny TS Electronics Zlín

Používají se bezúdržbové inkoustové HP cartridge vhodné pro porézní materiály (standardní karton) i nesavé povrchy (lakované krabice). Nejběžnější je solventový inkoust (s odparem ředidla), olejový inkoust (nezaschne, ale vpíjí se do pórů kartonu a tvoří pevnou molekulární vazbu), akryl, latex, pigmentové, ale také i UV LED vytvrditelné inkousty, které odolávají chemii, protože jde o polymerní inkoust.

Variabilita tiskárny umožňuje potisk textů, čárových kódů, log i proměnných dat, a to s vysokým rozlišením dosahující kvality tisku až 600 DPI, což zajišťuje i ty nejmenší detaily a perfektní čitelnost i velmi malých QR kódů, čárových kódů, grafiky a loga.

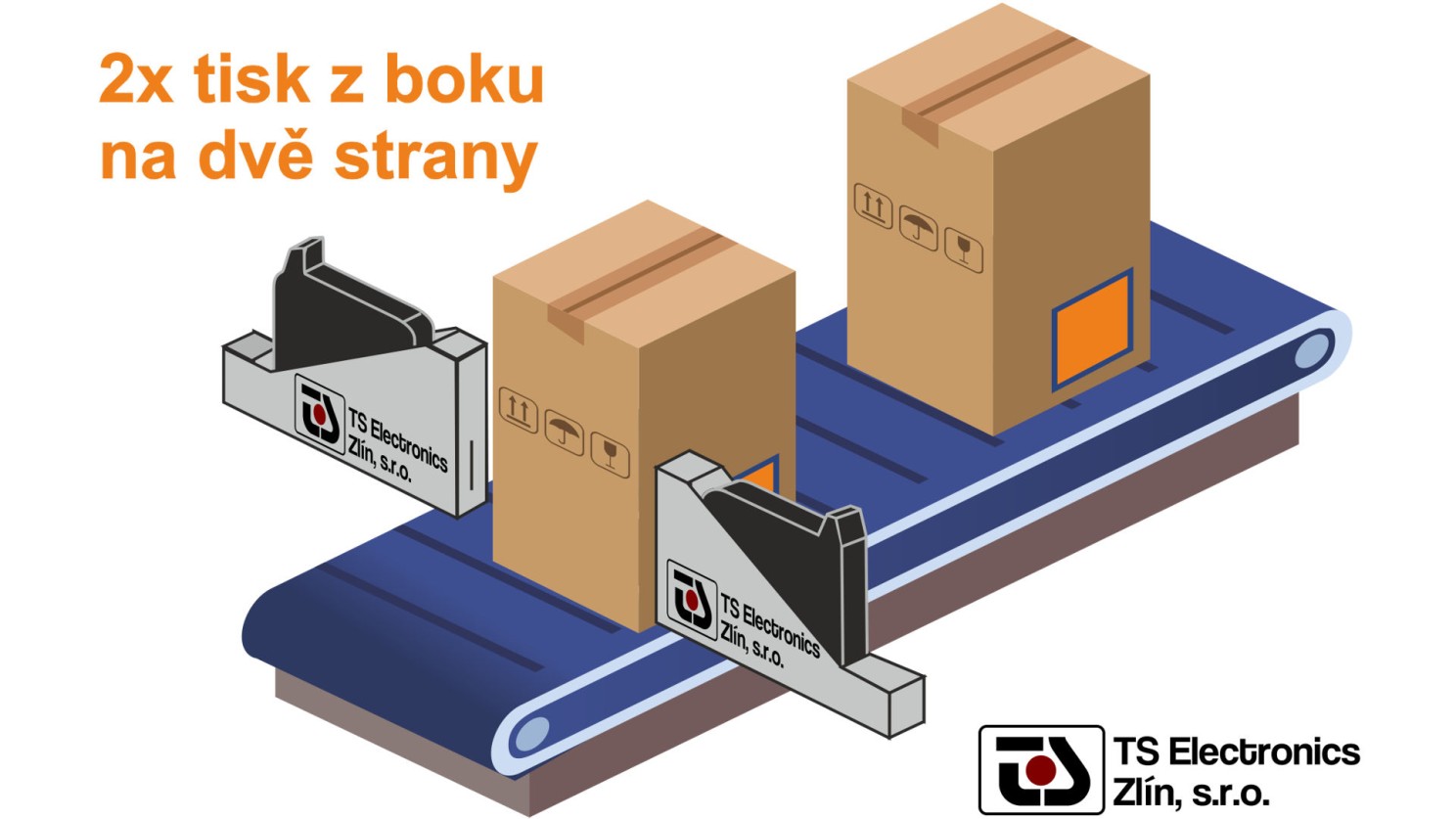

Nejběžnější způsob instalace HP cartridge systémů na dvě strany kartonové krabice a potisk z obou stran stejnými nebo rozdílnými informacemi. Zrcadlení tisku se provede na řídící jednotce s dotykovým displejem.
Nejběžnější způsob instalace HP cartridge systémů na dvě strany kartonové krabice a potisk z obou stran stejnými nebo rozdílnými informacemi. Zrcadlení tisku se provede na řídící jednotce s dotykovým displejem.

Nízké provozní náklady TCO a vysoká návratnost investice ROI

Hermeticky uzavřená cartridge se nedolévá inkoustem, a tedy je čistá, bez manipulace s inkoustem. Cartridge neobsahuje žádné pumpy, čerpadla, nemá ventily a nemá ani filtry. Díky tomu není vyžadován pravidelný servis a tiskárna má nízké provozní náklady.

Total Cost of Ownership (TCO) neboli celkové náklady na vlastnictví cartridge tiskárny TS Electronics Zlín, představují finanční analýzu zahrnující pořizovací cenu tiskárny, vedlejší náklady, ale i veškeré budoucí náklady na provoz, údržbu a likvidaci produktu či servisní služby po celou dobu jeho životnosti. Takovéto zhodnocení nákladů umožňuje vyhodnotit skutečnou výhodnost investice a chcete-li tak počítat ROI.

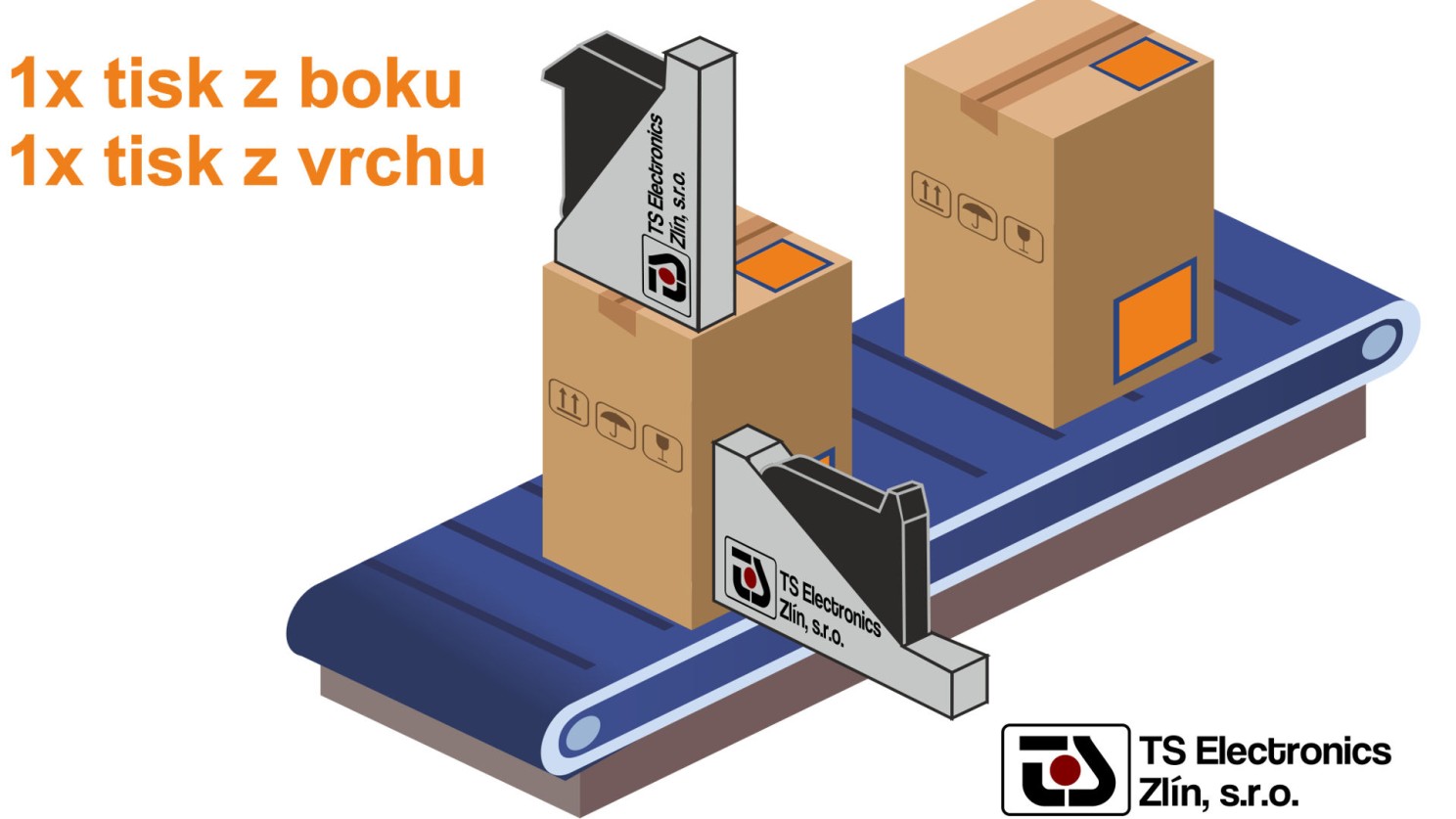

Potisk s HP cartridge tiskárnou od TS Electronics Zlín na bok a vrch krabice v jednom průjezdu s jednou řídící jednotkou je typickým řešením tisku na dvě strany 90° otočené instalace.
Potisk s HP cartridge tiskárnou od TS Electronics Zlín na bok a vrch krabice v jednom průjezdu s jednou řídící jednotkou je typickým řešením tisku na dvě strany 90° otočené instalace.

ROI (Return on Investment) znamená česky návratnost investic (nebo rentabilita investic). Jedná se o klíčový finanční ukazatel, který poměrně vyjadřuje zisk nebo ztrátu z konkrétní investice v procentech. Slouží k měření efektivity vložených prostředků – vyšší ROI značí úspěšnější investici.

Pokud investujete do cartridge tiskárny, tak již na vstupu máte pozitivní velmi nízkou pořizovací cenu a na jednu cartridge vytisknete na 1 milion datumů, tedy označíte jeden milion produktů datumem. Jestli vaše produkce vyžaduje tisk datumu výroby a datumu spotřeby, tak stále potisknete ve dvou řádcích 500.000 produktů. Velmi nízké provozní náklady na jeden výtisk jsou předností cartridge tiskáren TS Electronics Zlín.

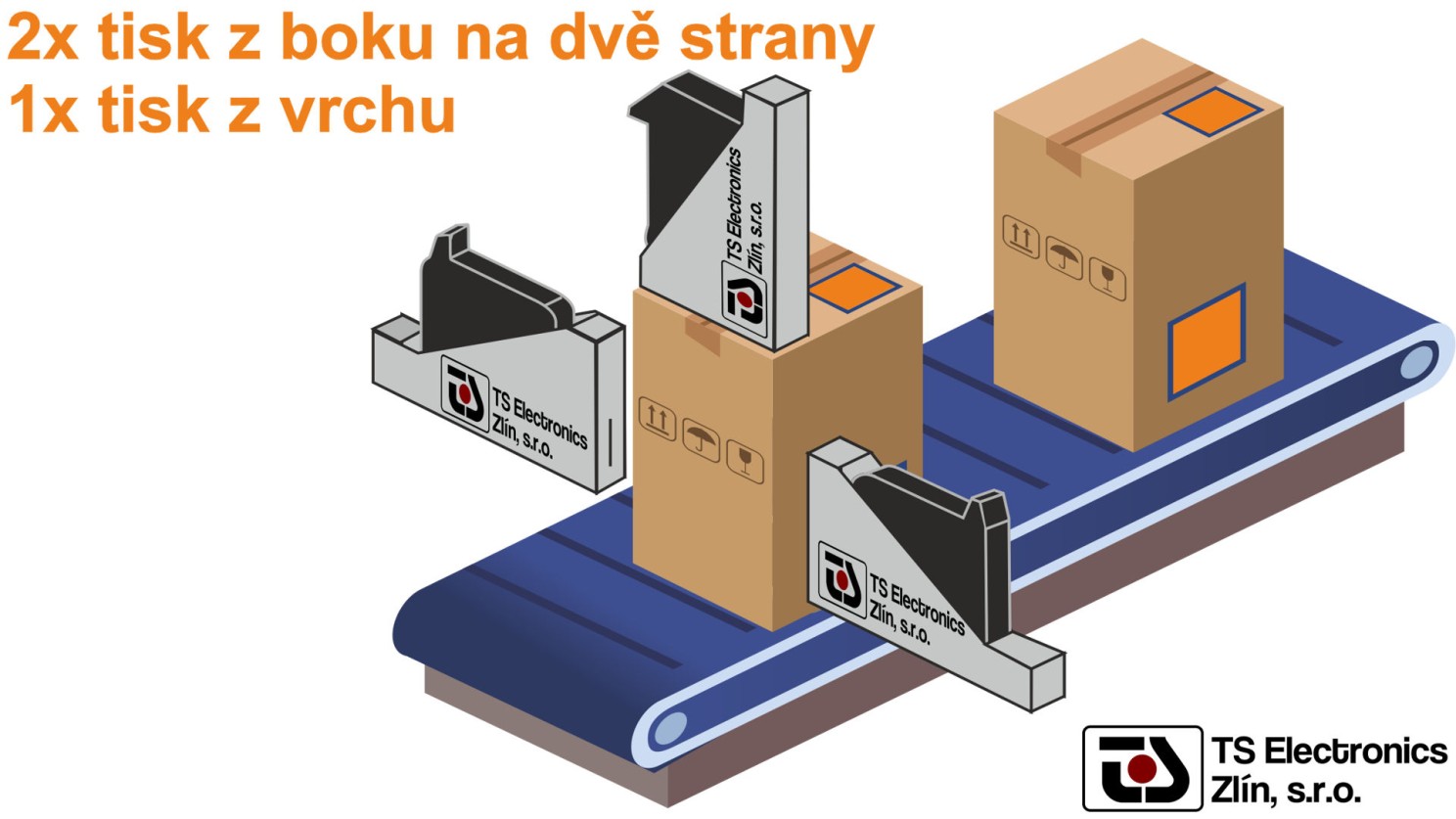

Potisk kartonové krabice v jednom průjezdu se třemi tiskovými hlavami umožňuje tisk na obě strany krabice a současně ještě horní část krabice. Levný a ekonomický potisk s cartridge tiskárnami od TS Electronics Zlín.
Potisk kartonové krabice v jednom průjezdu se třemi tiskovými hlavami umožňuje tisk na obě strany krabice a současně ještě horní část krabice. Levný a ekonomický potisk s cartridge tiskárnami od TS Electronics Zlín.

Průmyslové tiskárny TIJ (Thermal Inkjet) představují moderní, bezúdržbové řešení pro značení kartonových krabic. Na rozdíl od jiných technologií využívají vyměnitelné inkoustové cartridge, které v sobě integrují jak zásobník inkoustu, tak samotnou tiskovou hlavu a tím jsou zcela bezúdržbové. Veškeré problémy řešíte výměnou celé cartridge a bez externího servisu.

Prašnost může být problém pro trysky cartridge systému.

Kartonové krabice jsou často prašné. Při tisku shora spadlý prach z provozu a z kartonu na povrchu krabice se přenáší přímo na desku cartridge s tryskami, což může vést k ucpávání a nutnosti častějšího "odstřiku" (purging) nebo otírání trysek, čímž se spotřebuje o něco více inkoustu na údržbu. Cartridge tiskárna tiskne z velmi malé vzdálenosti ke kartonu a téměř jej otírá ve vzdálenosti jednotek milimetrů, proto je cartridge systém tisku náchylný na prach.

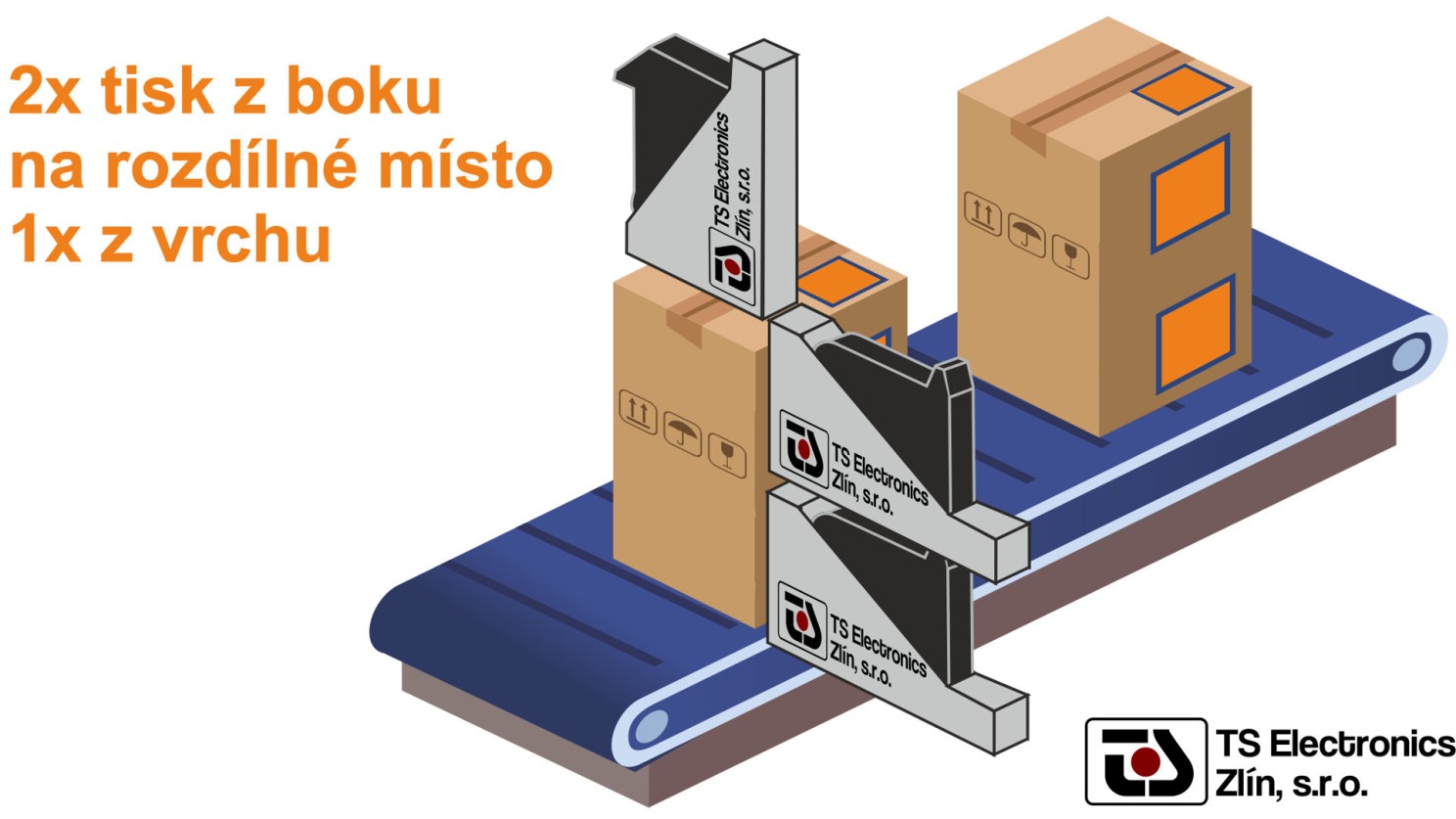

Rozdílná výška tisku na bok produktu ve dvou pozicích a současně tisk v horní části kartonové krabice s cartridge tiskárnou TS Electronics Zlín. Ekonomický tisk s HP cartridge tiskárnou.
Rozdílná výška tisku na bok produktu ve dvou pozicích a současně tisk v horní části kartonové krabice s cartridge tiskárnou TS Electronics Zlín. Ekonomický tisk s HP cartridge tiskárnou.

Má vliv poloha a naklopení cartridge na spotřebu inkoustu?

Při tisku z boku (horizontálně) nedochází k žádnému snížení výtěžnosti inkoustu z cartridge. Technologie TIJ (Thermal Inkjet) je konstruována tak, aby fungovala v obou polohách (svisle i vodorovně) se stejnou efektivitou tisku. Cartridge jsou navrženy tak, aby kapilární síly a vnitřní tlak v nádržce zajistily přísun inkoustu k tryskám bez ohledu na to, zda je cartridge otočena o 90 stupňů. Cartridge ale neumí tisknout ze spodu kartonu. V obou polohách (bok i shora) zůstává v cartridgi naprosto zanedbatelné zbytkové množství inkoustu (obvykle < 1–2 %).

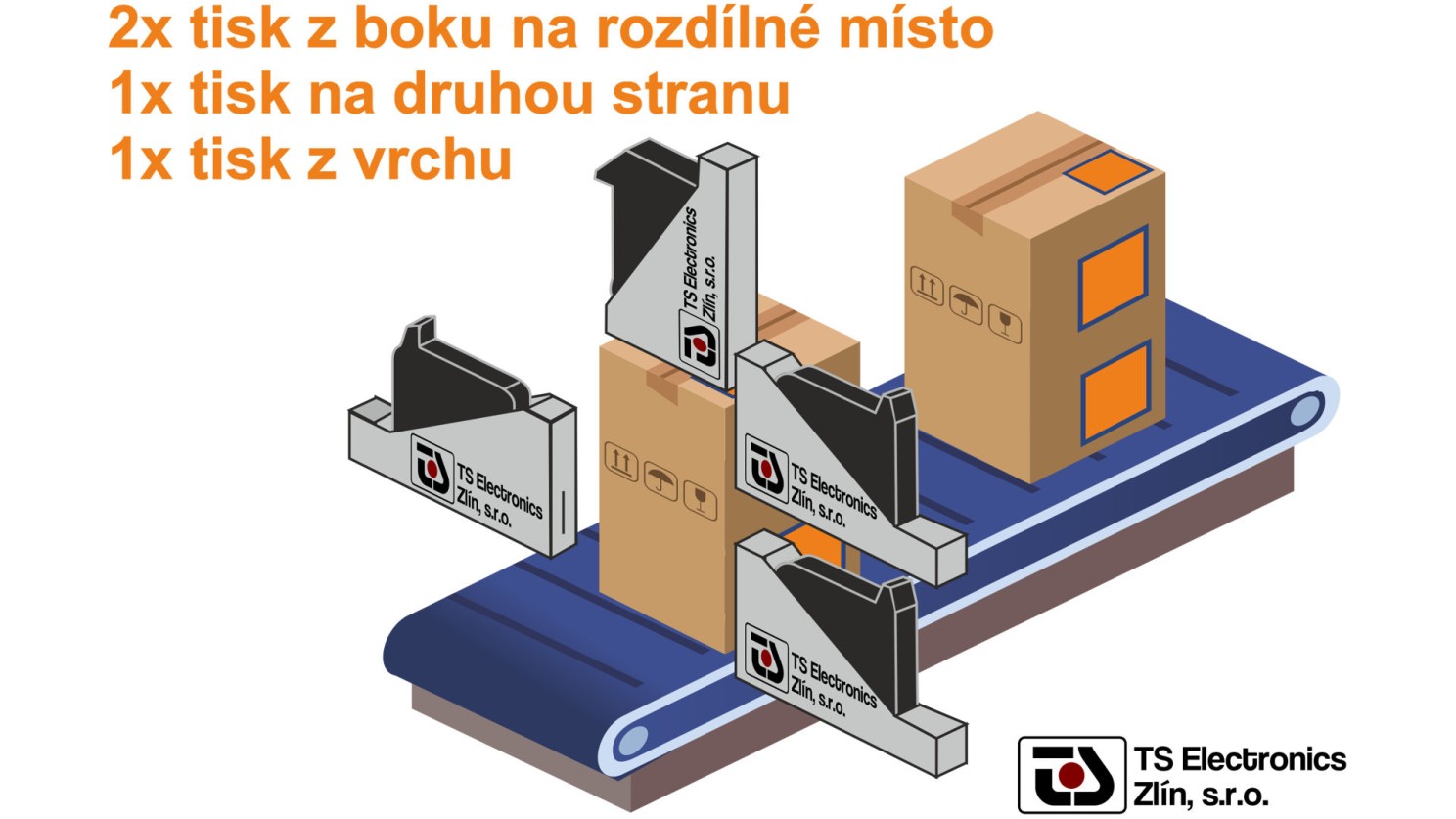

Obsazeny 4 tiskové HP cartridge hlavy na potisk kartonové krabice ve všech polohách tisku a ovládání řídící jednotkou T JET 10 od TS Electronics Zlín. Levný dotisk textu, datumu, loga, grafiky, datamatrix, QR kodu.
Obsazeny 4 tiskové HP cartridge hlavy na potisk kartonové krabice ve všech polohách tisku a ovládání řídící jednotkou T JET 10 od TS Electronics Zlín. Levný dotisk textu, datumu, loga, grafiky, datamatrix, QR kodu.

Dotykový řídící systém cartridge tiskárny TS Electronics Zlín standardně dokáže ovládat až 4 tiskové hlavy s HP cartridge. Každá cartridge má výšku tisku 12,7 mm a lze tisknout jak samostatně s každou tiskárnou na jedno místo, nebo "sešívat" jednotlivé cartridge do větších celků a mít tak od 1 hlavy přes 2, 3 až 4 tiskové hlavy nad sebou a dosáhnout výšky tisku 50,8 mm. Nicméně software automaticky otáčí směr tisku podle umístění na potisk každé strany krabice, a tak instalace je velmi jednoduchá.

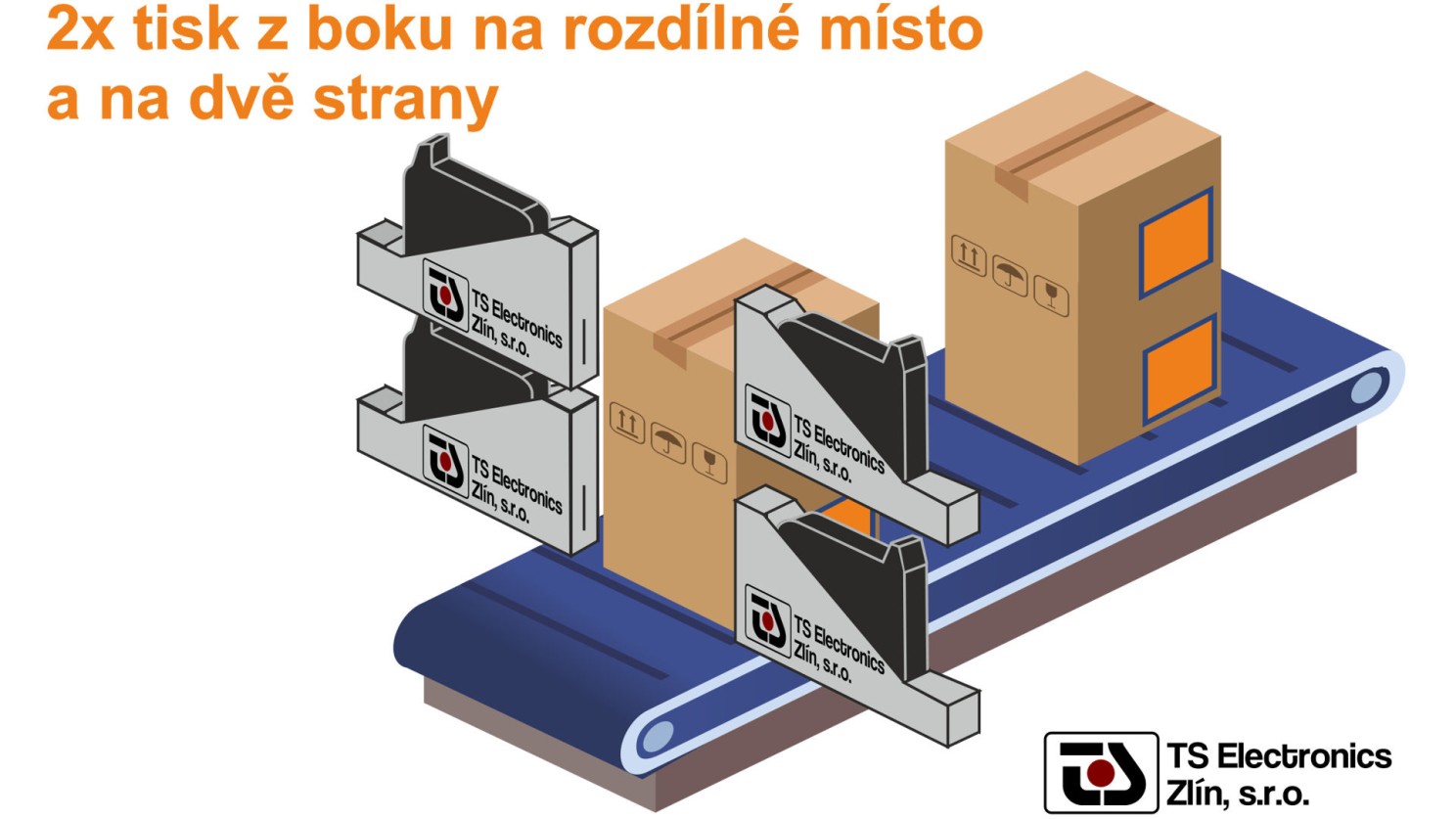

Čtyři tiskové hlavy na jednu řídící jednotku a potisk ze dvou stran na rozdílné výšky tisku s cartridge tiskárnou TS Electronics Zlín.
Čtyři tiskové hlavy na jednu řídící jednotku a potisk ze dvou stran na rozdílné výšky tisku s cartridge tiskárnou TS Electronics Zlín.

Do řídící jednotky připojíte jednu nebo až 4 tiskové hlavy a máte tak možnost značení například na obě strany krabice a současně i na horní stranu krabice v jednom průjezdu. Potisk s HP cartridge tiskárnou od TS Electronics Zlín na bok a vrch krabice v jednom průjezdu s jednou řídící jednotkou. Nelze říci, zda je technicky výhodnější tisk z boku nebo z vrchu na kartonové krabice.

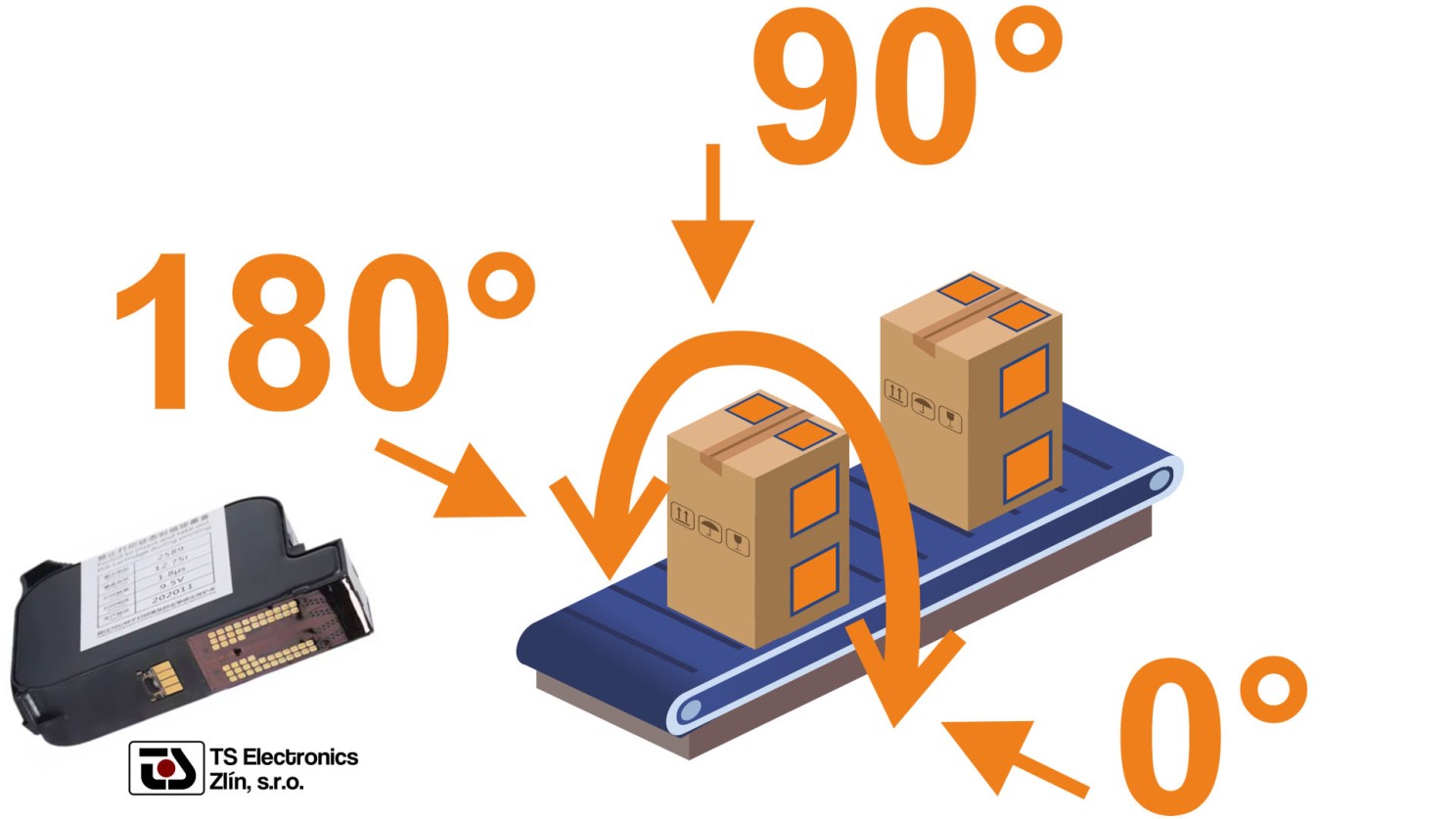

Tisk s HP cartridge tiskárnou TS Electronics Zlín je možný ve variantách 0-90-180°. Tisk ze spodu je také možný, ale není doporučován vzhledem ke špinění tiskové hlavy.
Tisk s HP cartridge tiskárnou TS Electronics Zlín je možný ve variantách 0-90-180°. Tisk ze spodu je také možný, ale není doporučován vzhledem ke špinění tiskové hlavy.

Tisk je tedy možný v poloze 0-90-180°. Technické listy k HP cartridge uvádějí tisk i ze spodu (firing upwards), tedy stříkání směrem nahoru. I toto je sice technicky možné, ale není doporučováno pro průmyslové aplikace. Malá energie velmi malých mikro kapiček nedokáže prostřelit prachové částice. Tisková HP cartridge otočená směrem nahoru se bude špinit a začnou velmi rychle vynechávat trysky. Sice by kapilární systém a podtlakový inkoustový systém dokázal dopravit inkoust do trysek a HP cartridge by tiskla směrem ze spodu nahoru, ale není to preferovaný způsob instalace.

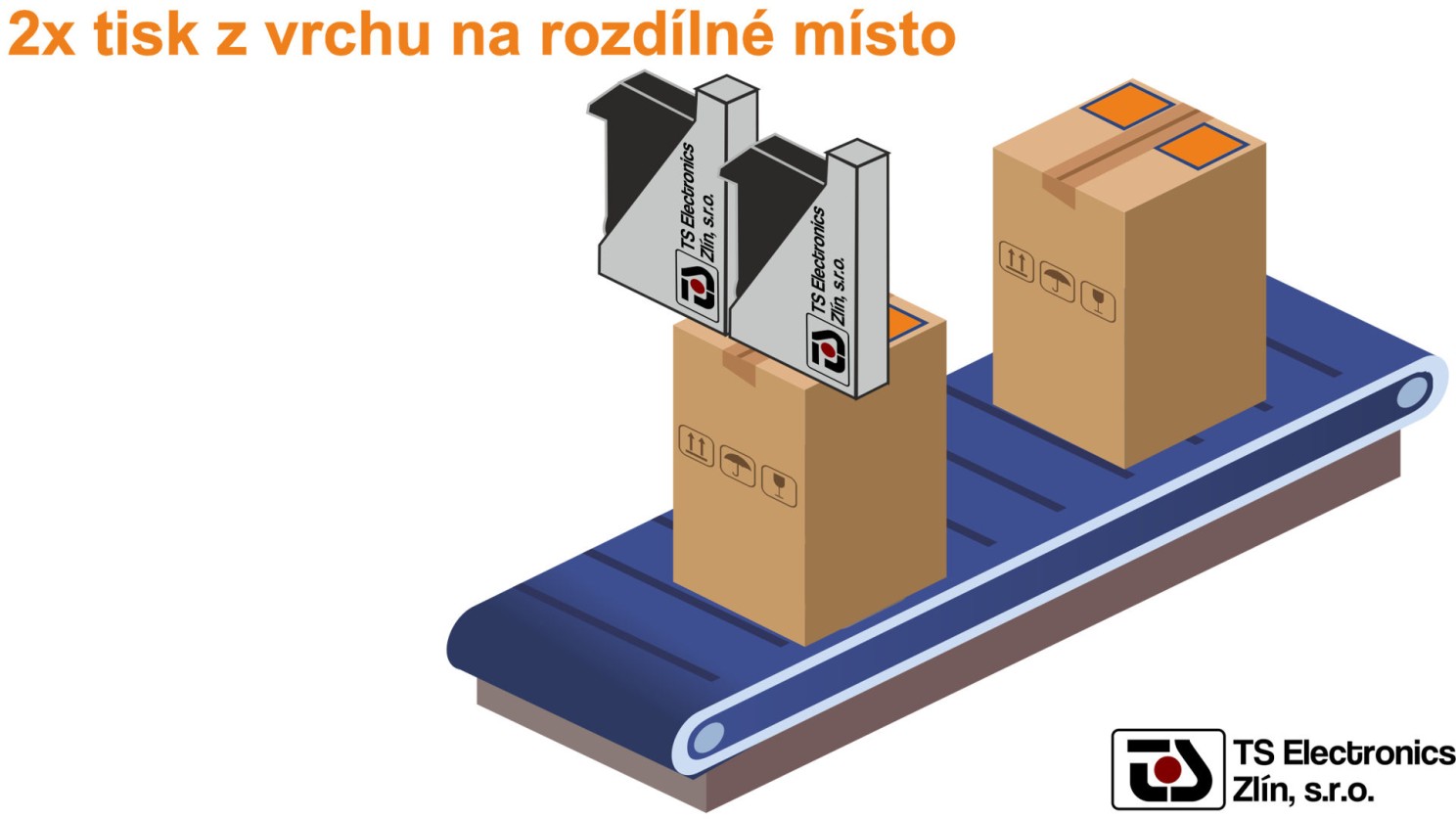

Horní potisk kartonové krabice na dvě pozice s cartridge tiskárnou TS Electronics Zlín. Ekonomický tisk datumů, legislativních údajů, čárových kódů, QR kódů, Datamatrix kódů, grafiky a loga.
Horní potisk kartonové krabice na dvě pozice s cartridge tiskárnou TS Electronics Zlín. Ekonomický tisk datumů, legislativních údajů, čárových kódů, QR kódů, Datamatrix kódů, grafiky a loga.

Proč je unikátní koncepce 45° otočených hlav výhodou pro instalaci do balící linky?

Unikátní 45° držák tiskové hlavy lze skládat N krát vedle sebe a je tedy nejvhodnějším řešením pro balící linky na Stickpack balení. Nezáleží tedy jak je velká šíře balícího materiálu a balící linky, jednotlivé tiskárny v úhlu 45° se nakombinují vedle sebe.

Variabilita takového tiskového "Print bar" řešení pro "Multipack" tiskárnu není omezena šíří balící linky a lze dodat tiskárny do jakékoliv šíře balící linky v počtu až 24 tiskáren. Tiskové hlavy umístěny pod úhlem 45°. Je tak vyřešen přístup ke každé tiskové hlavě a současně je nejmenší úspora místa definovaná nejmenší vzdáleností mezi jednotlivými hlavami.

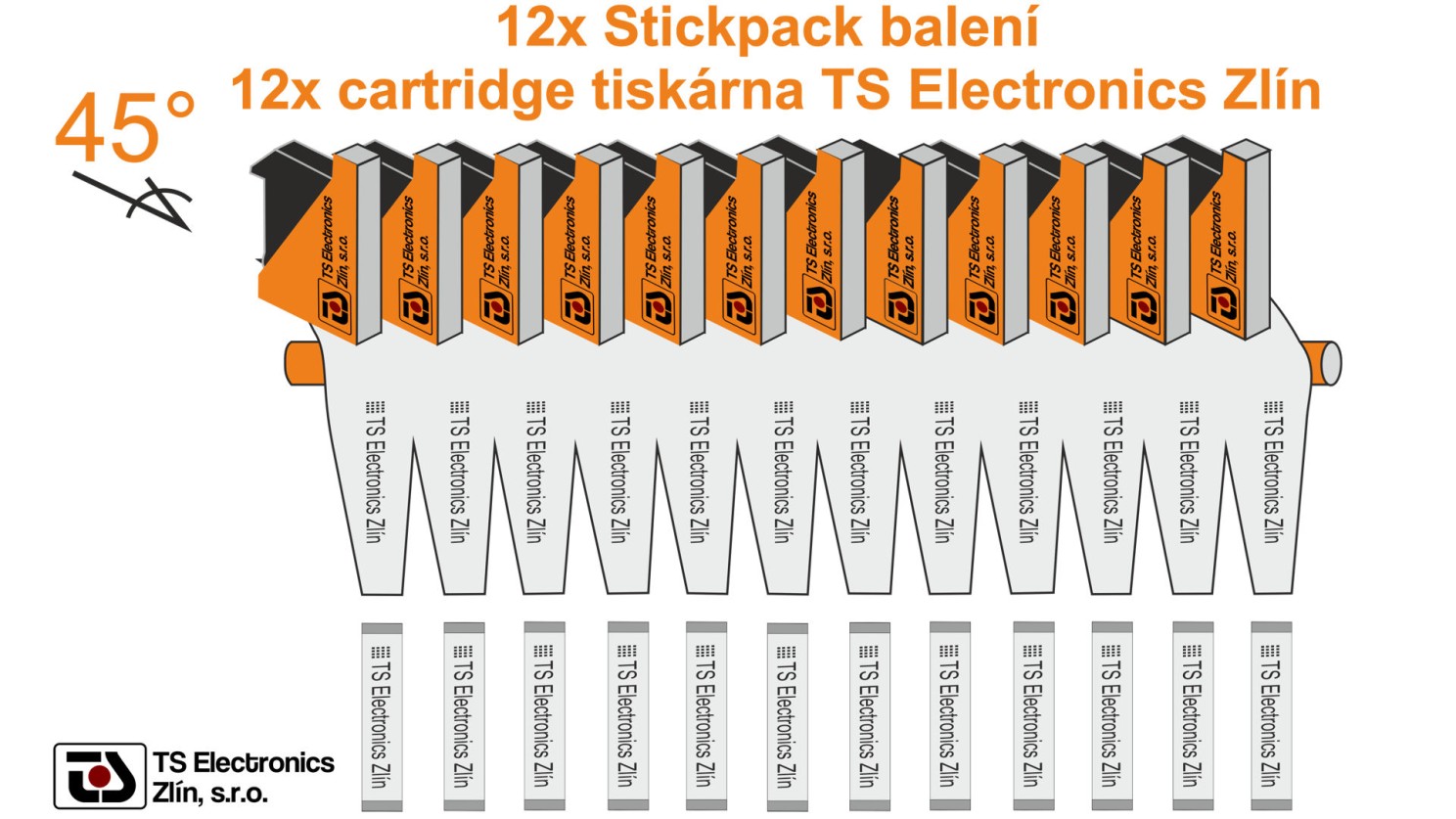

Potisk Stickpack baelní na 12 nebo až 24 balení s cartridge tiskárnou TS Electronics Zlín. Vhodnost do VFFS vertical form fill seal balících linek v potisku ve více řadách.
Potisk Stickpack baelní na 12 nebo až 24 balení s cartridge tiskárnou TS Electronics Zlín. Vhodnost do VFFS vertical form fill seal balících linek v potisku ve více řadách.

Víceřadý potisk do vertikálních balících linek s cartridge tiskárnou TS Electronics Zlín.

VFFS je zkratka pro Vertical Form Fill Seal (Vertikální tvarování, plnění a těsnění) a označuje typ automatického balicího stroje, který z role ploché fólie vytváří, plní a uzavírá sáčky s produkty (potraviny, prášky, pelety) vertikálně, shora dolů. Balicí linky na "Stickpacky" se liší od VFFS linek pro větší sáčky především konfigurací, ale tiskárny HP cartridge jsou vhodné pro oba typy balení.

Tiskovou jednotku s HP cartridge od TS Electronics Zlín lze integrovat do téměř jakéhokoli stroje VFFS, bez ohledu na typ svaru. Stickpack balení je situace malinko odlišná, protože tyto sáčky jsou záměrně navrženy jako úzké a podlouhlé, primárně pro jednorázové dávky nebo "na cesty". Jejich šířka je výrazně menší a pohybuje se v poměrně úzkém rozmezí, často od 15 mm do 45 mm, a právě na ně je nejvhodnější tisk s HP cartridge tiskárnou Multipack od TS Electronics Zlín, kdy každá tisková hlava značí každý sáček balení.

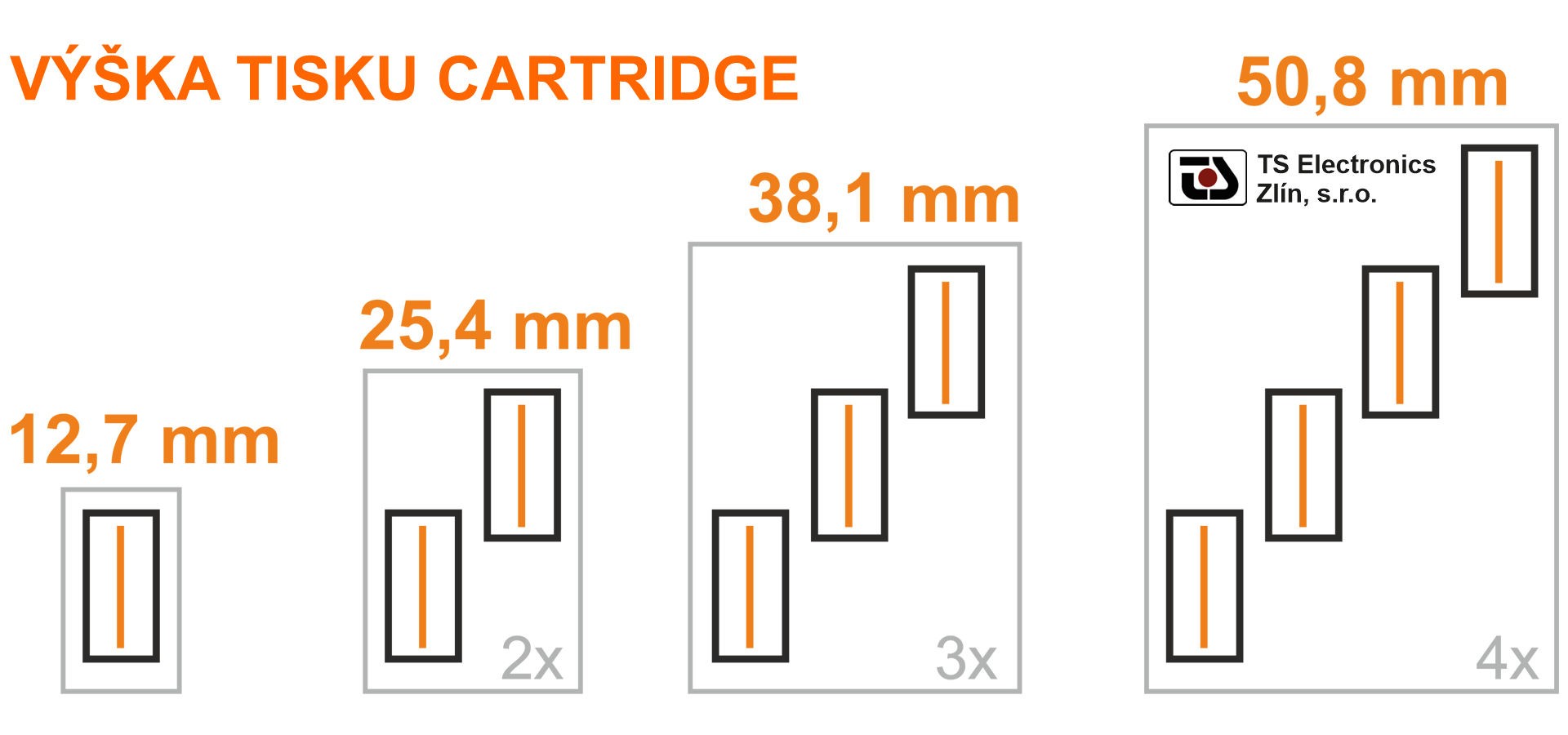

Jednotlivé půl palcové cartridge lze kombinovat od jedné po 4 až do výšky tisku 50,8 mm. Každou hlavu je možné pak umístit na stranu produktu nebo i na tisk z vrchu produktu. České tiskárny TS Electronics Zlín jsou levnou variantou tisku.
Jednotlivé půl palcové cartridge lze kombinovat od jedné po 4 až do výšky tisku 50,8 mm. Každou hlavu je možné pak umístit na stranu produktu nebo i na tisk z vrchu produktu. České tiskárny TS Electronics Zlín jsou levnou variantou tisku.

5 cm výška tisku s cartridge tiskárnou má hned dvě řešení

První volba je použití osvědčených a vyzkoušených půl palcových HP cartridge v kombinaci 4x cartridge sešité do jedné tiskové hlavy. Výška tisku je 50,8 mm. Ale jsou zde limity. Pokud dojde v jedné cartridge inkoust a přestane tisknout, dělá to problém na 12,7 mm, tedy na jedné čtvrtině výšky. Soutisk musí být velmi precizní mezi jednotlivými cartridge, jinak je vidět mezera, když nenaváže tisk na druhou cartridge, a to hned na 3 polohách. Čtyři HP cartridge vedle sebe mají větší šíři tiskové hlavy a pro některé varianty umístění to může být problém.

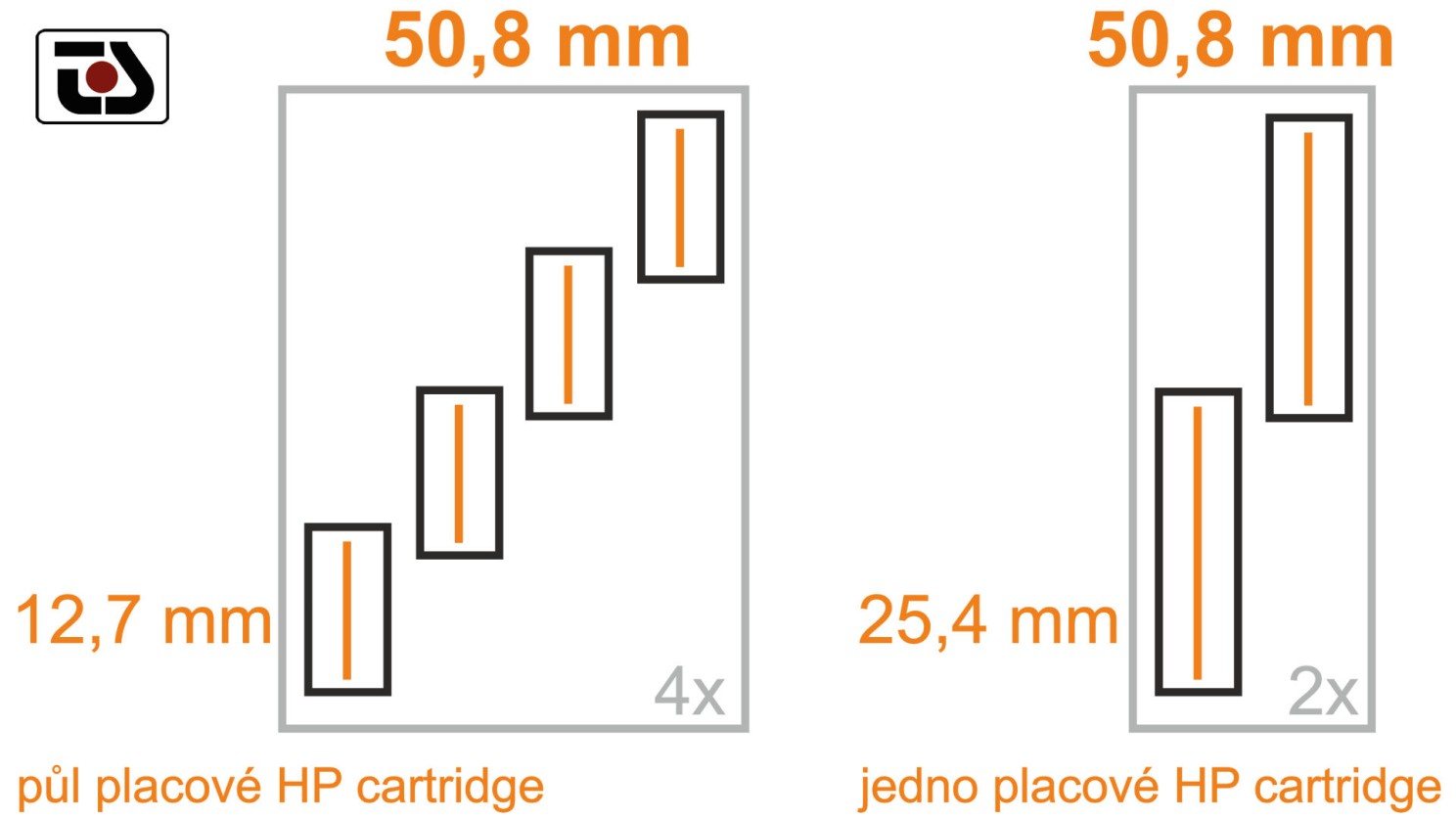

Čtyři cartridge nebo dvě cartridge? Rozdíl je ve výšce tisku jednotlivých cartridge, tedy půl palcové nebo nové palcové cartridge. V nabídce jsou obě varianty tiskáren a velmi velké škála variant inkoustů.
Čtyři cartridge nebo dvě cartridge? Rozdíl je ve výšce tisku jednotlivých cartridge, tedy půl palcové nebo nové palcové cartridge. V nabídce jsou obě varianty tiskáren a velmi velké škála variant inkoustů.

Nově se rozšiřují systémy s jednopalcovými tiskovými cartridge hlavami, které mají výšku tisku 25,4 mm (jeden palec). Jde o systém, který vzniknul z HP cartridge půlpalcového systému 12,7 mm. Palcový systém tiskne na vyšší výšku a má menší zástavbové rozměry.

Je možné použít dvě tiskové cartridge velikosti jednoho place (25,4 mm) do jedné tiskové hlavy. Společně dosahují potisku výšky 50,8 mm. Je to stejná výška tisku jako u čtyřech HP cartridge, ale zde jen se dvěma cartridge. Limity? Spíše pozitivní řešení, než omezení. Menší šíře celkové tiskové hlavy, tedy menší zástavbové rozměry do linky nebo automatu.
